Начну с полезного — с «рецепта» разветвителя:

Итак, две пары входных каналов у NTS-2 выведены на два стереофонических мини-джека. Готовых разветвителей 1x_Stereo-mini-Jack – 2x_Mono-mini-Jack я в продаже и на виртуальных, и на реальных полках отечественных магазинов не нашёл. Вышел из положения так: Купил два коротких шнура — Стерео-мини-Джек — 2xRCA (называемых в просторечье «тюльпанами»). Купил четыре переходника RCA-mini_Jack (поскольку RCA гнёзда/штекеры априори монофонические, то и мини-Джеки у таких переходников тоже монофонические). Надел переходники на RCA-концы кабелей и получил кабель разветвитель 1x_Stereo-mini-Jack – 2x_Mono-mini-Jack (вернее, два кабеля — по одному на парный вход. Но если вы захотите использовать сквозные каналы, причём, все четыре, то вам всё вышеперечисленное понадобится в двукратном количестве — четыре кабеля, восемь переходников).

Теперь, собственно, про аппарат каков он есть…

У всех к саунд-дизайну подход разный. У большинства аудиальный, а у меня — визуальный. Так что я без осциллограмм и спектра — как без рук. Особенно при игрищах с FM. Ну вот так...

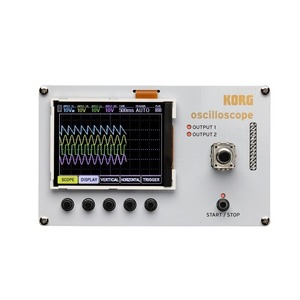

Рассказывать о NTS-2 я буду, последовательно описывая каждый из четырёх его модулей. И начну с самого простого...

… с ТЮНЕРа

Он тут классический «музыкальный». То есть, он не показывает значение частоты входного сигнала. Он показывает ноты в английской нотации — A2, D#5 и так далее. После «центральной ноты» мелкими цифрами следует отклонение в центах в формате +/-xx.

Вариантов отображения — два: шкала со стрелкой и «линейка».

Для измерений можно выбрать любой из четырёх или сразу два входа, но только те из них, которые сидят на одном и том же стереоканале. В последнем случае частота (настройка) первого канала отображается бирюзовым цветом, а второго — жёлтым.

В нижнюю треть дисплея можно вывести осциллограмму, вид которой никак не подстраивается (масштаб по горизонтали выбирается автоматически). Однако соотношение вертикальных масштабов для двух сравниваемых сигналов сохраняется таким, каким оно было выбрано в модуле осциллографа.

И, наконец, тюнер можно откалибровать, задав ему опорную частоту от 410 Гц до 480 Гц. По умолчанию, естественно, 440 Гц.

Тюнер позволит вам точно подстроить аналоговый синтезатор, например, Behringer MS-1, WASP, CAT… Позволит вам точно настраивать частоты двух генераторов, когда звучания в унисон недостаточно. Короче, полезная функция. Хорошо, когда она под рукой.

АНАЛИЗАТОР СПЕКТРА (FFT)

В этом модуле на одном экране всегда отображается и спектр, и осциллограмма. Осциллограммы разных входов кодируют при помощи цвета:

1L – бирюзовый

1R – жёлтый

2L – зелёный

2R – пурпурный

Канал, с которым работает анализатор спектра — только один (любой из четырёх) и потому прямого сравнения спектров (в отличие от осциллограмм) у NTS-2 не предусмотрено. Однако каналы очень удобно оперативно переключаются, если активировать это переключение «софт-кнопкой» INPUT. В этом случае выбор входа/канала осуществляется уже не «перебором» пунктов меню «софт-кнопки», а единственным энкодером. Вращение этого энкодера подсвечивает активный канал в списке входов в верхней части экрана — там же, где указаны значения амплитуд входных сигналов. И это как раз, лучшее с точки зрения эргономики решение, потому что позволяет сравнивать спектры сигналов буквально по щелчку (при повороте энкодера).

Две «софт-кнопки» VERTICAL и HORIZONTAL позволяют выбрать максимальное значение амплитуды входа и период развёртки (время) соответственно, и таким образом настроить масштаб по вертикали и горизонтали. При этом, кнопка VERTICAL, устанавливая для каждого входа индивидуальные значения «чувствительности», по сути, ещё и переключает входы (посредством своего меню). Алгоритм простой и очевидный — выбрал вход — вращай энкодер, устанавливая нужное значение амплитуды с шагом: 10, 20, 50 милливольт и 0.1, 0.2, 0.5, 1, 2, 5, 10 Вольт.

А ещё при активной кнопке VERTICAL, нажатие энкодера циклически переключает текущий вход между режимами переменного напряжения (~) - это когда ось X делит экран пополам по горизонтали, и однополярного напряжения, - когда ось X проходит по нижнему краю экрана.

Примечательно, что амплитуда сжимает/растягивает как осциллограмму, так и график спектра, а вот горизонтальный масштаб регулируется для осциллограммы и спектра раздельно — кнопкой HORIZONTAL (там четыре пункта меню: две регулировки для осциллограммы и две — для спектра).

Нажатие кнопки HORIZONTAL вызывает последовательный перебор следующих функций:

1) Sec/Div – установки времени развёртки (от 50 мкс до 1 секунды).

2) Position – позиционирования (смещения осциллограммы вдоль горизонтальной оси).

3) FFT RANGE – диапазона частот для графика спектра. То есть, масштаба по оси X. Или, я бы сказал так, диапазона частот, отображаемого на экране. Минимальное значение — 1 кГц. Максимальное — 20 кГц. Пожалуй, не вполне понятно написал…

Представьте: Вы выбрали функцию FFT Range и выкрутили энкодер против часовой стрелки «до упора» (когда при его вращении уже ничего не меняется). В этом положении на оси X у вас всегда будет крайняя левая метка 0, а следующая за ней «вторая метка» — 100 Гц и далее до 1 кГц на крайней правой метке. Теперь каждый поворот энкодера на один щелчок добавляет ко «второй метке» 10 Гц, а значение крайней правой метки устанавливается как умноженное на десять значение «второй метки». То есть, следующий диапазон спектра по оси X будет составлять 110 Гц — 1100 Гц. И так до достижения «второй меткой» 200 Гц (справа, соответственно, 2 кГц). После этого инкремент для «второй метки» становится равным 50 Гц, а множитель для правой — всё тот же, 10x. Так мы доходим до диапазона 500 Гц — 5000 Гц.

После этого инкремент опять вырастает и становится равным 100 Гц, и с ним мы достигаем диапазона 1 кГц — 10 кГц.

Последний и единственный инкремент — 1000 Гц приводит нас к диапазону по оси X: 2 кГц — 20 кГц.

4) FFT Position – по-сути, просто «прокручивает» график спектра по горизонтали, позволяя точнее рассматривать отдельные гармоники, когда масштаб таков, что весь график спектра не укладывается в диапазон по оси X.

И, наконец, последняя «софт-кнопка» TRIGGER вызывает три пункта меню, отвечающие за синхронизацию осциллограммы. Обычно AUTO срабатывает хорошо, но есть возможность включить синхронизацию по восходящему фронту сигнала (Rise) или по нисходящему (Fall).

ОСЦИЛЛОГРАФ (SCOPE)

Его управление во многом напоминает таковое у анализатора спектра.

Меню «софт-кнопки» DISPLAY позволяет выбрать несколько типов отображения осциллограмм:

1) Overlay, это когда осциллограммы сигналов со всех четырёх входов отображаются на одном экране в одних и тех же координатах. Различаются осциллограммы разных входов соответствующими им цветами (см.выше).

При активной кнопке DISPLAY нажатие на ручку энкодера циклично переключает вывод входов на экран в следующем порядке: 1L, 1L+1R, все четыре входа.

2) Separate-2, это когда пары входов разносятся по вертикали путём смещения их X-осей. Для первого входа — на границу условной верхней трети экрана, а для второго — на границу условной нижней трети экрана. При этом, амплитуды осциллограмм любого входа могут быть сколь угодно большими и соответственно, могут использовать для своего отображения всю площадь экрана.
Нажатие на энкодер циклично переключает вывод входов на экран в следующем порядке: 1L+1R, все четыре входа.

3) Separate-4 - то же самое, что и Separate-2, но теперь уже у всех четырёх каналов индивидуальные оси X — каждая из них разнесена по вертикали от других.

4) XY. Тут всё как и у классического аналогового осциллографа — сигнал с входа 1L отклоняет «луч» по горизонтали, а 1R – по вертикали. Вторая группа входов не задействована.
В интернете можно встретить не только фигуры Лиссажу, нарисованные в этом режиме, но и целые надписи и логотипы youtube-каналов соответствующих авторов.

При активной кнопке DISPLAY нажатие энкодера позволяет вывести «поверх Лиссажу» осциллограммы двух первых входов — 1L и 1R, а при активной кнопке VERTICAL задать режим работы входа с переменным или однополярным напряжением.

Кнопка VERTICAL, как обычно, позволяет выбрать вход и задать для него чувствительность, а следовательно, и масштаб осциллограммы по вертикали. Кроме того, нажатие энкодера при активации данной функции (VERTICAL) переключает режим работы входа с переменным или однополярным напряжением.

Кнопка HORIZONTAL – установить время развёртки и смещение позиции графика входного сигнала.

В меню кнопки TRIGGER добавлены режимы синхронизации Rise Single / Fall Single.

ГЕНЕРАТОР СИГНАЛОВ (WAVE)

Вот это, пожалуй, то, что радикально отличает NTS-2 от простого осциллографа. И хотя, в современных портативных осциллографах нередко встраивается и генератор стандартных сигналов, специфики, присущей сигналам модульных или полумодульных синтезаторов там всё же нет. А у NTS-2 – есть.

Рискуя закопать себя в дебрях описания всех многочисленных вариантов использования генераторов NTS-2, попробую тезисно рассказать о том, что это такое.

1) Итак, на борту NTS-2 два одинаковых генератора, у каждого из которых свой собственный выход.

2) Генераторы могут работать в фоне и их сигналы можно смотреть на осциллографе NTS-2, и в анализаторе спектра NTS-2. Вот только пытаться что-то подстраивать в форме генерируемого сигнала (а такая возможность у генераторов NTS-2 есть) будет затруднительно вследствие того, что придётся всякий раз переключаться между интерфейсами WAVE и FFT.

3) Интерфейс настройки каждого из генераторов представлен на экране одновременно — на разных половинках экрана: «первого» генератора — справа, «второго» - слева. Однако работа с каждым из генераторов производится поочерёдно — посредством «фокуса» на его элементах управления.

4) Активный генератор запускается кнопкой START / STOP и далее его активность индицируется светодиодами OUTPUT 1 и OUTPUT 2. Эти светодиоды не «просто так светодиоды». Они индицируют работу соответствующего генератора в динамике. То есть, горят тогда, когда на выходе присутствует сигнал и, как следствие, в импульсном режиме работы генератора «отбивают ритм» в заданном темпе (bpm).

5) Общая схема управления генераторами: выбор активного параметра «софт-кнопкой» и настройка этого параметра энкодером.

6) Внутри же интерфейса настройки каждого из генераторов — тоже две группы параметров. В некотором роде это те же циклические меню.

Одно меню (то что левее) называется CATEGORY. Его пункты перебираются одноимённой «софт-кнопкой» и позволяют задать настройки условно первого уровня — такие как:

- Режим работы генератора (о них позже), пиковое напряжение генерируемого сигнала (Vpp, это когда модули положительных и отрицательных значений полуволн суммируются и получается своего рода «размах» в Вольтах) или dBu. Выбор единицы измерения — нажатием энкодера.

- Цикличность работы генератора: непрерывная (Cont.), единичный всплеск (1-Shot) и Push — срабатывание по нажатию кнопки START / STOP. Эти режимы особенно полезны при генерации огибающих, например.

- Выбор входа для отображения его осциллограммы на панели настроек генератора.

Второе меню (то что правее) активируется кнопкой EDIT. Состав его пунктов полностью зависит от выбранного режима работы генератора. То есть, это, своего рода меню второго уровня. Его параметры я опишу далее — вместе с описанием режимов работы генератора.

7) В верхней части интерфейса каждого из генераторов есть зона, где одновременно выводится графическое представление генерируемого сигнала, что называется, «в теории» и одновременно с ним — осциллограмма любого из четырёх входов по выбору пользователя. Перечень доступных входов «плавает» в зависимости от того, какой из входов уже задействован для отображения на панели другого генератора. Ну то есть, если какой-то вход из четырёх занят, то для второго генератора выбрать его для отслеживания уже не получится. Он просто будет отсутствовать в перечне.

Из вышесказанного следует, что если подать вывод одного из генераторов на один из входов NTS-2, то осциллограмму сигнала этого генератора можно будет увидеть в области осциллограмм как самого этого работающего генератора (и тогда реальная осциллограмма будет отображаться вместе со схемой генерируемого сигнала (как говорится, «ожидание и реальность»)), так и в области осциллограмм другого генератора — тогда «ожидание и реальность» будут прямо накладываться друг на друга.

И тут, внимание(!), есть несколько важных нюансов: во-первых, условно второй генератор, на экране которого отображается осциллограмма сигналов, генерируемых первым генератором, должен быть включён кнопкой START / STOP (то есть, светодиод его входа OUTPUT x должен гореть), а во-вторых, режим работы и его основные настойки должны совпадать с таковыми у первого генератора, потому что именно параметры генератора задают временные и «амплитудные» диапазоны соответствующего ему маленького осциллографа.

8) Любой генератор может быть:

- Осциллятором, генерирующим синусоиду, квадрат, треугольник, прямую или обратную пилы с частотой от 0.01 Гц до 10 кГц… и вы задОлбитесь(!) крутить ручку несчастного энкодера, пытаясь установить нужную вам частоту. К счастью, вы можете «считерить», нажав на энкодер, и переключившись на ввод частоты посредством выбора ноты в английской нотации — от C -1 (8.17 Гц) до G9 (10 кГц).

Ещё в режиме работы WAVE-модуля осциллятором, NTS-2 позволяет менять форму сигнала при помощи двух параметров — Форма (SHAPE), выбирая одно из 100 его значений и Фаза (+/-180).

- Генератором шума. Белого или розового. Этот генератор может работать в импульсном (пакетном) режиме. Для этого можно задать период следования пакетов параметром TIME в bpm или секундах (выбор по нажатию на энкодер) и длительность пакета (DUTY) в процентах от периода.

- Генератором LFO с синусоидальной, квадратной, треугольной, прямой и обратной пилообразной формой волны и частотой от 0.01 Гц (или 0.5 bpm) до 40 Гц (600 bpm).

Также для сигнала LFO можно задать его полярность — положительную, отрицательную, или двуполярную, и фазу (+/-180).

- Генератором прямоугольных синхроимпульсов прямой и обратной полярности. Параметр TIME определяет частоту синхроимпульсов — также в bpm (от 0.5 до 600) или миллисекундах (от 1 мс, что соответствует частоте 1 кГц, и до 10 с), а DUTY – скважность в процентах. Соответственно, значение DUTY 50 равно скважности 2 и выглядит как квадратная форма волны.

- Генератором огибающей (Envelope). Генерируемые NTS-2 огибающие относятся к типу AD – то есть, Attack-Decay. Контур огибающей может быть образован либо линейными кривыми (Linear), либо экспонентами (Exp.). Частота такого сигнала задаётся либо в секундах (от 1 мс до 10 с и если период равняется менее 30 мс, то такую огибающую можно даже услышать), либо в bpm (от 0.5 до 600). Светодиод активности выхода при этом, ритм уже не индицирует.

Форма огибающей задаётся двумя параметрами — SHAPE и DUTY, где:

SHAPE задаёт соотношение длительностей атаки и спада в процентах. Так что при значении 50 огибающая представляет собой треугольник. При нуле — пила, а при 100 — обратная пила. Всё просто.

DUTY определяет своего рода «скважность» контуров огибающей. Ну или процент заполнения контуром огибающей её периода. Короче, при 100% мы имеем дело с непрерывной пилой или треугольником, а при 0% - с острыми иглоподобными пиками.

И на этом моё описание NTS-2, пожалуй, можно считать завершённым.

Ну разве что осталось соблюсти формальности и кратко рассказать о меню глобальных настроек (GLOBAL).

В нём четыре экрана — INPUT, SETTINGS, SETTINGS и CREDITS.

- INPUT позволяет в одном месте задать режим работы каждого из четырёх входов (AC или DC), включить НЧ-фильтр, отсекающий высокочастотный шум и, что важно — определить канал, используемый для синхронизации (TRIGGER).

- Первый экран SETTINGS позволяет задать яркость дисплея, время автоматического выключения дисплея при простое, а также включить/выключить отображение всплывающих меню у «софт-кнопок». На первых порах эти меню полезны, но опытному пользователю уже вряд ли нужны. И, наконец, выбрать режим «прокрутки» экрана в медленных режимах.

- Второй SETTINGS позволяет выбрать тип используемых батарей питания и задать время полного выключения устройства.

- Ну а CREDITS просто отображает версию прошивки и имена создателей NTS-2.

На момент написания данного текста последней версией прошивки была 1.03 и обновление вряд ли стоит ожидать.

ПОДДЕРЖКА

В 2024 году Korg опубликовал на своём сайте чертежи торцевых стоек и защитных панелей в виде dxf-чертежей. Их вырезку из оргстекла можно заказать на одном из многочисленных предприятий и таким образом доделать то, что не стал делать Korg по причине своей жадности.

И вот теперь с Korg NTS-2 точно всё!

Осталась КНИГА. Но она есть далеко не во всех комплектах поставки NTS-2. У меня есть, поэтому на прилагаемом к этому обзору видео распаковки, я пролистал её полностью и при желании вы даже сможете её прочитать.

Лично для меня это крайне важная составляющая покупки, однако практический ценности в ней не очень много, как мне кажется. Это просто некий сувенир. Отдельное и самодостаточное произведение искусства, которым приятно обладать, которое приятно держать в руках и которое, кстати, может вдохновлять своим погружением в удивительный мир синтетических звуков.

А ещё, это машина времени, на пульте управления которой есть даты от примерно середины XX века до наших дней — первой четверти века XXI. Эти даты обозначены не числами, а знаковыми моделями синтезаторов. Наше время, например, представлено в бОльшей степени Korg volca modular (который, кстати, мне дико захотелось купить после чтения этой книги… и... я таки купил его!.. Но это будет уже, даст Бог, другая история).

Короче, эту книгу я точно передам внукам!

Несмотря на то, что в названии PATCH & TWEAK with KORG явно присутствует название одной конкретной компании, крупнейшего производителя музыкального оборудования, содержание книги универсально — оно последовательно излагает основы синтеза звука двух классических школ — Восточного и Западного побережий США. То есть, субтрактивного синтеза Роберта Муга и… субтрактивного же с элементами FM – Дона Буклы.

Ясно дело, книжка написана на английском, и если вы не можете читать на этом языке бегло, то воспринимать её содержание будет сложновато. В этом случае, покупая NTS-2 может даже лучше будет отдать предпочтение комплекту, включающему в себя только осциллограф.

Тем не менее, именно в этой книжке я нашёл наиболее удачные иллюстрации некоторых не вполне мне ясных доселе принципов синтеза. Ну и, как я уже сказал ранее, книга ценна сама собой как произведение искусства.

Покупать вам Korg NTS-2 или нет — решайте сами. Я от комментариев тут просто воздержусь.
