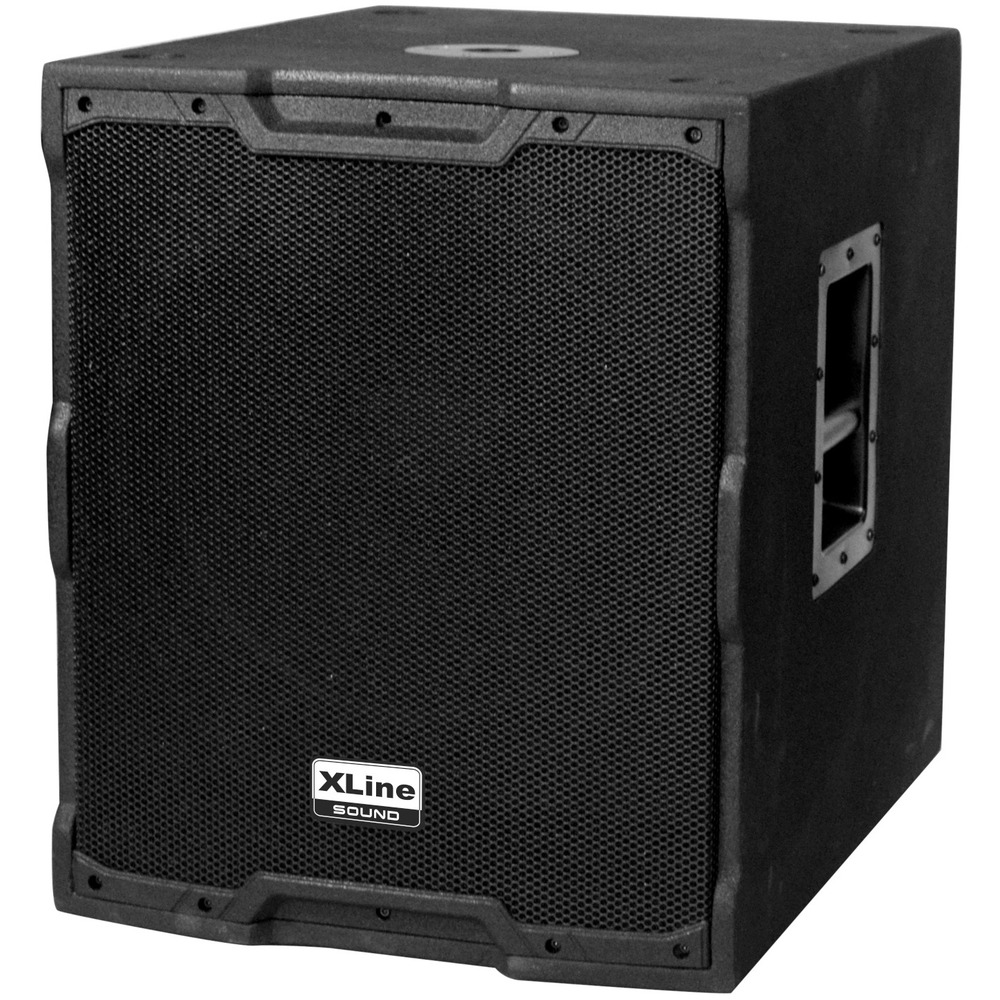

Активный сабвуфер Xline ALFA P-15A SUB

Сабвуфер — это низкочастотный громкоговоритель, воспроизводящий самые низкие басы, не входящие в диапазон частот работающих совместно с ним широкополосных акустических систем.

Добавление к системе активного сабвуфера может существенно увеличить ее динамический диапазон, понизить нижнюю граничную частоту, улучшить чистоту звучания средних частот и обеспечить высокий уровень громкости без искажений.

Что касается данного сабвуфера, то он является достойным представителем в классе активных сабвуферов, так как имеет достаточно серьезную номинальную мощность в 500 Вт и хорошее звуковое давление в 125 дБ, воспроизводит частоты от 35 до 280 Гц, снабжен 15-дюймовым низкочастотным динамиком и встроенным усилителем класса D.

Главный плюс усилителей класса D - энергоэффективность. Причем и в теоретических выкладках, и в реальных цифрах это дает такой прирост КПД, с которым хоть как-то может сравниться разве что переход от класса А к классам В и АВ, а все достижения класса G и прочих на его фоне кажутся довольно слабой попыткой.Работая в импульсном режиме, половину времени транзистор проводит в полностью закрытом состоянии, а значит имеет нулевой ток покоя и не потребляет энергии. При этом в момент включения транзистор работает на полную мощность, перенаправляя всю энергию, поступающую от блока питания, на выход усилителя.В итоге, эти самые теоретические 100% КПД при практической реализации дают действительно превосходные значения порядка 90–95%. А поскольку лишь единицы процента энергии расходуются на нагрев транзисторов, радиаторы можно использовать исчезающе малого размера. Для получения на выходе 100–200 Вт на канал усилитель класса АВ должен иметь радиаторы, занимающие одну или обе боковых стенки корпуса, а усилитель класса D обойдется кусочком алюминия размером в один-два спичечных коробка. То же самое можно сказать о размере платы усилителя мощности: в классе D она получается в разы компактнее, даже если собирается не на микросхемах, а на дискретных элементах. Класс D в чистом виде дает максимально качественный и, как следствие, — нейтральный, не окрашенный звук.

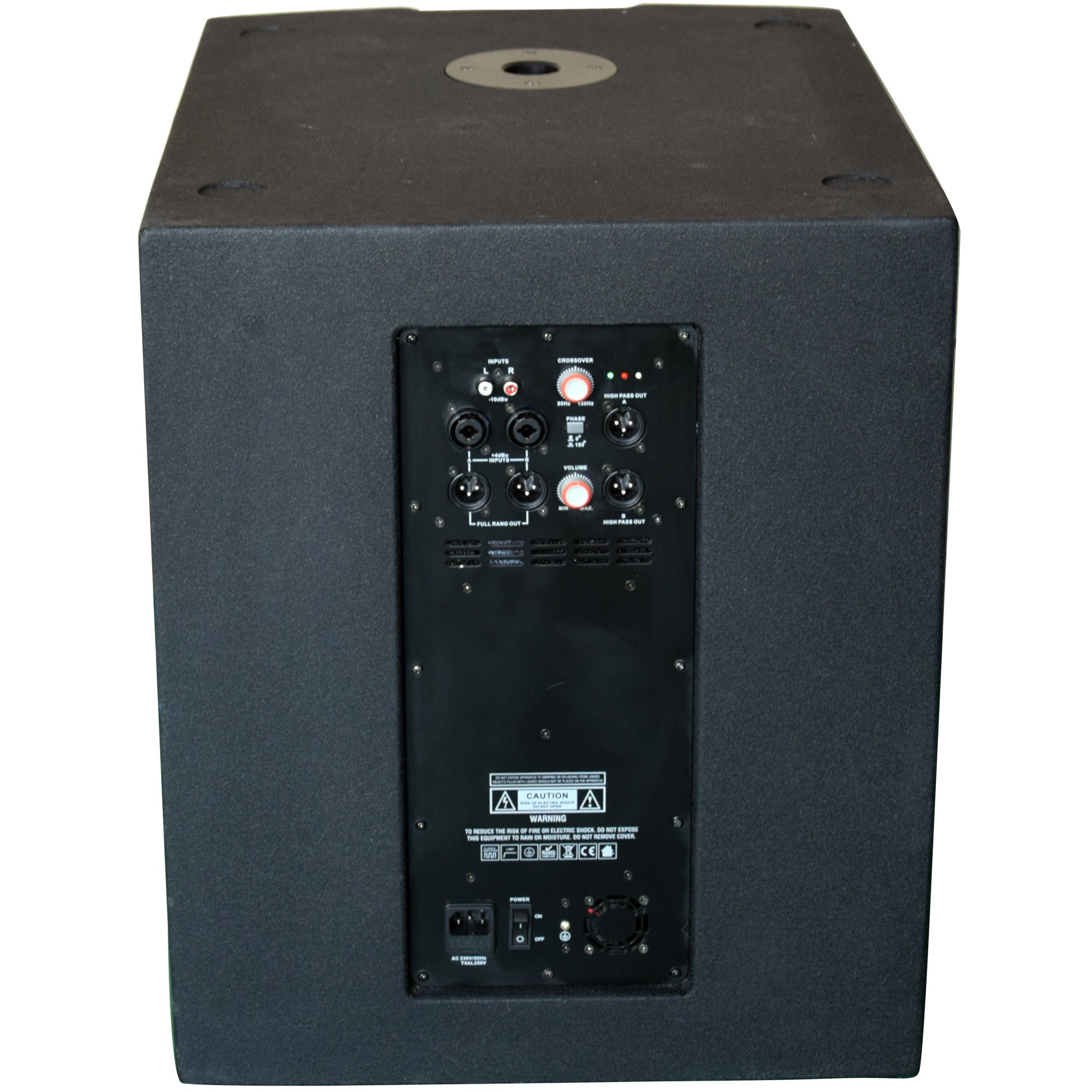

Сабвуфер Xline ALFA P-15A SUB объединяет в одном корпусе сабвуфер с разделительным фильтром и усилитель мощности, устраняя необходимость в отдельных корпусах и усилителях. Данный сабвуфер имеет линейные входы (для подключения к предварительному усилителю) в том числе разъем RCA, линейные выходы (сигнал с которых подается на усилитель мощности) и регулятор уровня громкости сигнала сабвуфера. Тип акустического оформления - фазоинвертор. Это тип корпуса с установленным на одной из стенок туннелем определённой длины и диаметра. Параметры фазоинвертора зависят от параметров динамика, объёма корпуса и частоты, на которую он настраивается. Главную роль здесь играет воздух, заключённый в его объёме. Выше частоты настройки масса воздуха препятствует чрезмерному раскачиванию диффузора динамика, причём звуковые волны, исходящие с тыльной стороны динамика, проходя через фазоинвертор меняют фазу и складываются с волнами фронтальной стороны. На частоте настройки колебания диффузора минимальны, а весь звук выходит из фазоинвертора. Использование фазоинвертора позволяет повысить КПД на 3 ДБ, по сравнению с аналогичным закрытым корпусом, что значительно повышает отдачу на низких звуковых частотах.

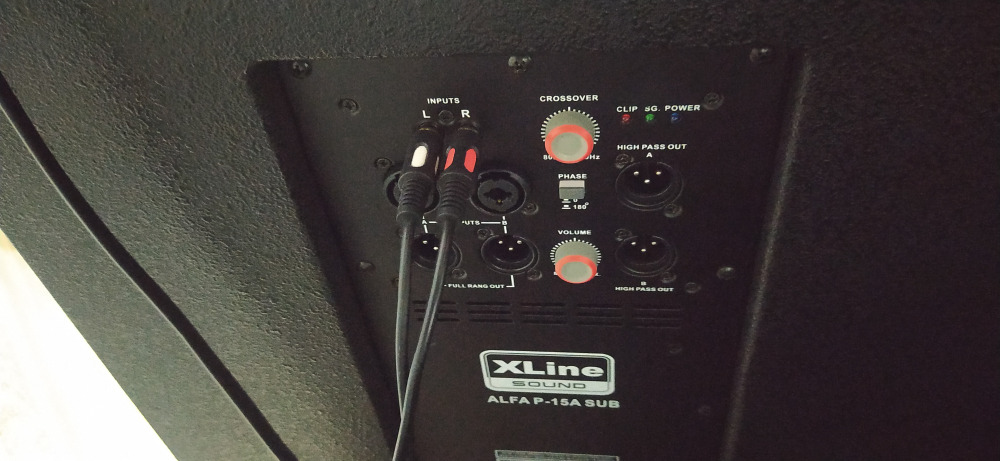

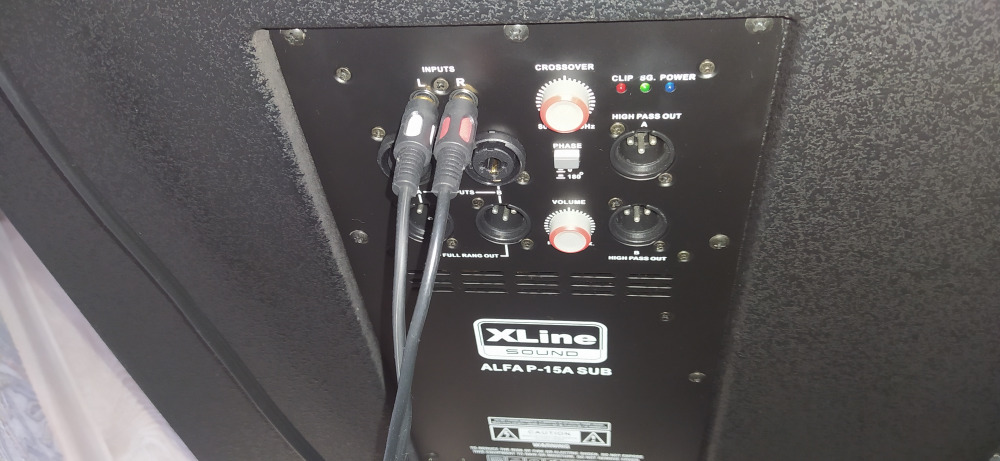

Отличительной особенностью данного сабвуфера является наличие необходимых регулировок:

Регулировка среза (cross) – частота, выше которой саб не должен воспроизводить сигнал.

В случае работы в составе ДК рекомендуется поставить срез на максимальный и доверить его установку ресиверу.

Здесь необходимо пояснение:

Сабвуфер в составе ДК воспроизводит дорожку LFE (Low-frequency effects)-канал, обозначаемый _.1 в многоканальных фонограммах. Этот канал создается на этапе сведения звуковой дорожки. Теоретически в него можно записать полнодиапазонный сигнал, поэтому в ресиверах можно ограничить этот канал 120 Гц.(установка LPF of LFE). Вопрос – стоит ли опускать эту границу до 80 Гц является дискуссионным. Т.к. с одной стороны частоты более 80 Гц могут уже локализоваться человеком, а с др. стороны в случае установки в ресивере среза для LFE на 80 Гц может пропасть часть сигнала 80-120 Гц,.

Не следует путать установку LPF of LFE, описанную выше, которая действует только на канал LFE и установку среза для колонок в ресивере. Срез для колонок нужно установить, чтобы указать ресиверу ниже какой частоты не отправлять сигнал с соответствующего канала на соответствующую ему колонку. Но этот сигнал не пропадает, а подмешивается к сигналу LFE в ресивере и отправляется на саб.

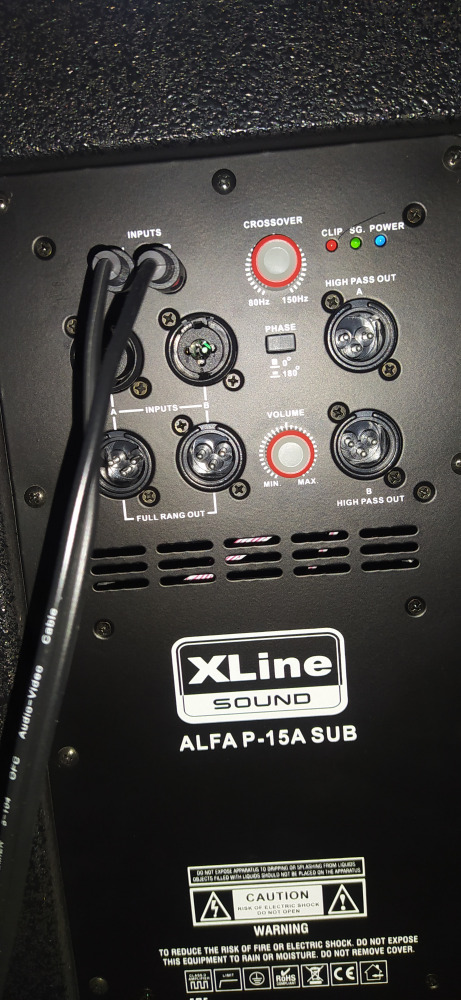

Регулировка фазы (phase) В данном сабвуфере нет плавной регулировки, здесь предусмотрена дискретная регулировка (0, 180).

Так как заранее неизвестно взаимное расположение (расстояние) сабвуфера и других колонок относительно слушателя, то сигналы могут приходить с разной задержкой (в разной фазе). Для компенсации этого и нужен регулятор фазовой подстройки.

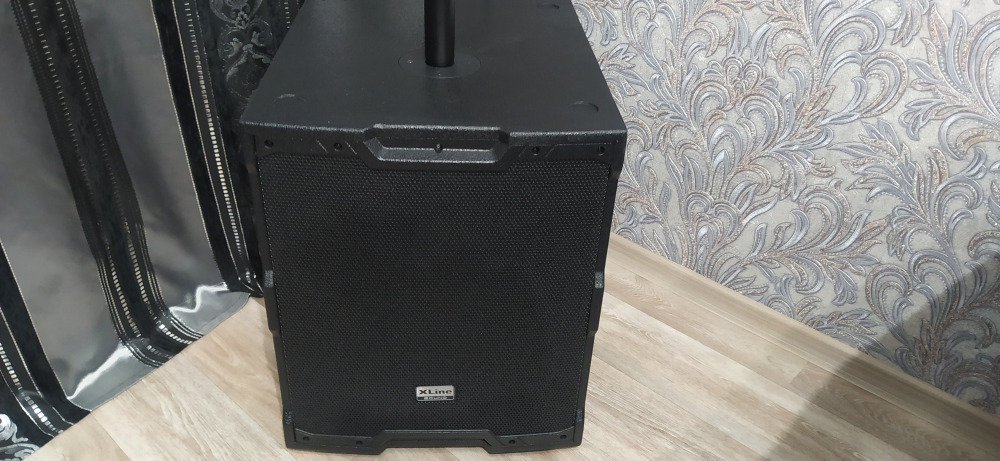

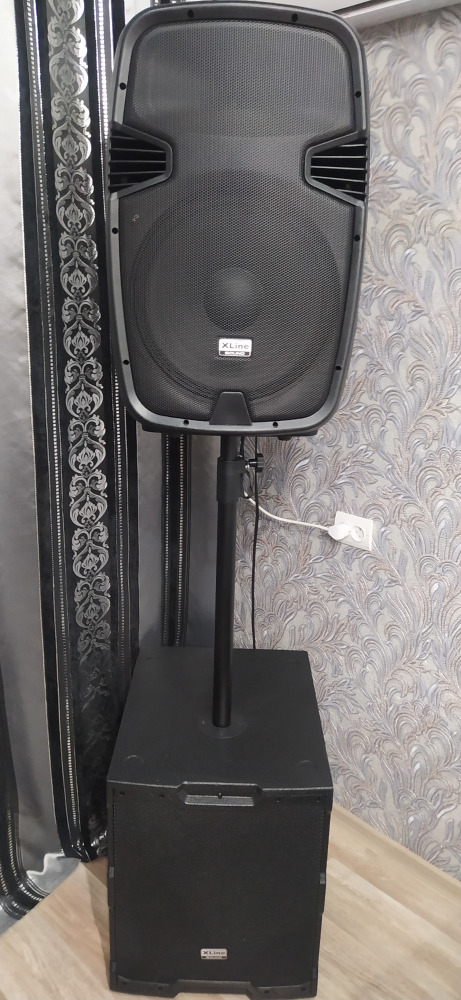

Данный сабвуфер использую совместно с сателлитом Xline NPS-15A, что безусловно является отличным решением для мобильного и качественного звучания. Что касается мобильности, то данный сателлит снабжен всеми необходимыми настройками и огромным функционалом для совместной работы с данным сабвуфером. Для работы этих двух систем использую стойку для концертной акустики Tempo SPS050BK. Рекомендую к покупке, так как получилось достойное сочетание  двух аккустических систем вполне за разумные деньги и с высоким качеством звучания.

Хотел протянуть болты (всякая у нас сборка бывает), оказалось, что гайка внутри саба одного из болта на стакане под аккустику прокручивается. Пришлось разобрать саб и снять динамик, так как иначе (через ручку) было не добраться. Вообщем все как у нас... Пришлось полностью переделать одно из креплений, так как вырез для гайки был слишком большой и поэтому болт прокручивался. Сделал теперь как говорится на совесть. Нисколько не пожалел, что туда залез, так как по мере разбора на динамике и за решеткой валялись скрепки, которыми пристегнули что-то навроди поролона. Думал внутри будет специальный аккустический поролон, оказалось что нет... Да и кстати тут я обнаружил, что сабвуфер фазоинверторного типа, так как за решеткой ничего не было видно. Вообщем, что касается сборки, то скрепки от строительного степлера там явно не должны лежать (на динамике и внутри корпуса), сборка посредственная... И еще для меня лично неудобное включение питания на оборотной стороне сабвуфера (я бы придумал для этого дела управление с пульта), короткий силовой кабель, что решается удлинителем и отсутствие в комплекте RCA кабеля для соединения с сателлитом. Это больше не недостатки, а сложности, которые без проблем решаются походом в магазин с кабельной продукцией.
