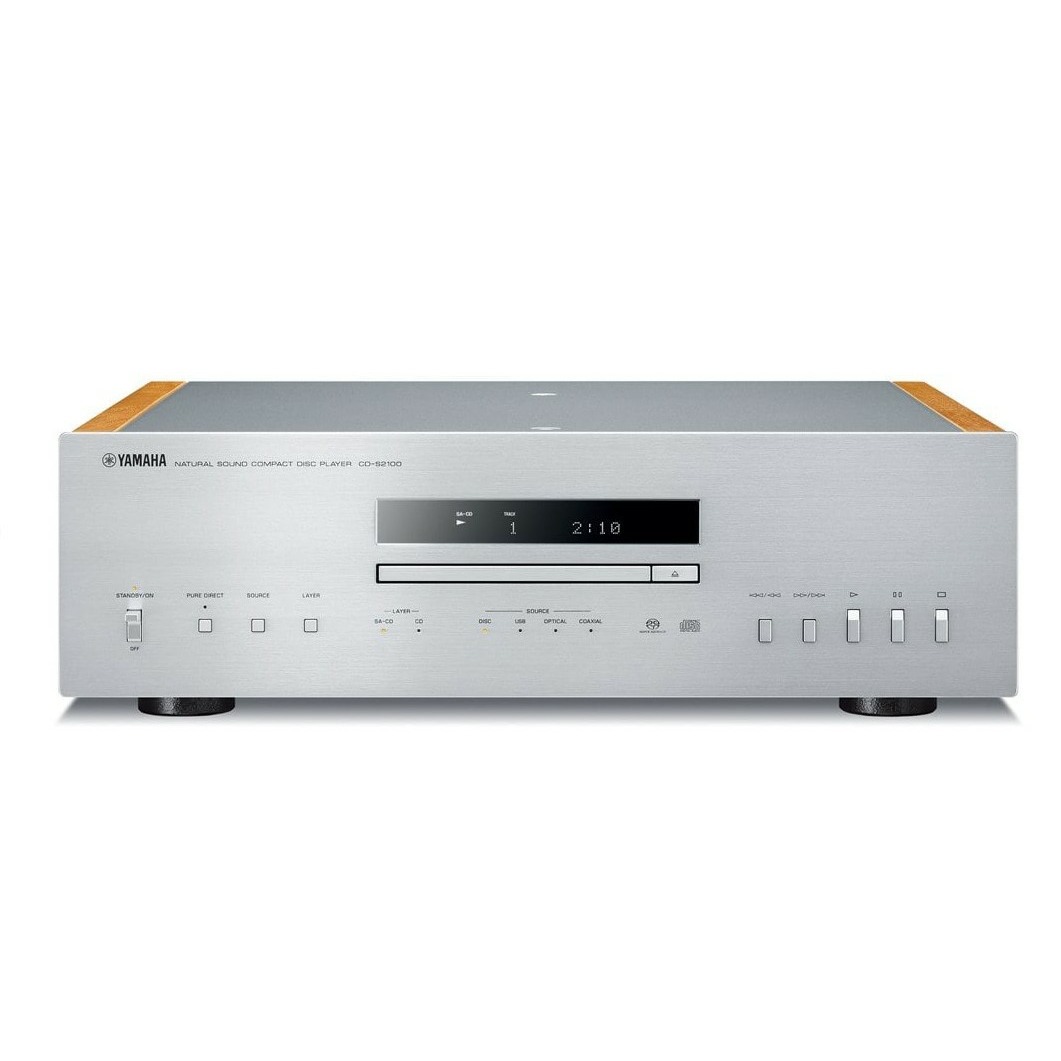

CD проигрыватель Yamaha CD-S2100 Silver Gold

Модель CD-S2100 имеет полностью симметричную конструкцию: механизм загрузки диска расположен в центре, блок питания и плата цифровой схемы — слева, а блок питания и плата аналоговой схемы — справа. Полная взаимная изоляция цифрового и аналогового модулей исключает появление помех между схемами, и одновременно обеспечивается идеальная весовая балансировка. Центральная рама, связывающая между собой переднюю и заднюю части корпуса, и передняя панель из алюминия толщиной 5 мм увеличивают жесткость шасси в целом и гарантируют стабильное воспроизведение диска.

Цифровая и аналоговая части схемы с собственными блоками питания и винтовыми соединениями исключают потери при передаче сигналов

В конструкции CD-S2100 схемные платы питания, содержащие силовой трансформатор, не разделены; блочные конденсаторы смонтированы непосредственно на соответствующих платах цифровой и аналоговой частей схемы. Другими словами, применена исходная конфигурация плат с цепями питания. Исключение кабельных соединений цепей питания со схемными платами и прямой монтаж уменьшают схемные потери и позволяют получить низкий импеданс. Кроме того, для крепления кабелей, отходящих от силового трансформатора, применяются такие же винтовые соединения, как и в интегральном усилителе-«компаньоне» A-S2100. Соединение напрямую без пайки обеспечивает абсолютный контакт и малый импеданс. Сигнал передается на усилитель без каких-либо потерь считываемой информации, что делает воспроизведение звука более энергичным, чистым и открытым — к чему главным образом и стремились разработчики серии S2100.

Для того чтобы полностью исключить потери аудиосигнала, в CD-S2100 применена инновационная топология аналоговой части схемы. Обычно сигнал от цифро-аналогового преобразователя подается на выход через схему преобразования тока \ напряжения, сконфигурированную в несколько ступеней. Однако в CD-S2100 сигнал подается на выход в одноступенчатой конфигурации на базе дискретного исполнения схемы преобразования тока \ напряжения. Данная конфигурация с высокой скоростью нарастания выходного напряжения резко снижает потери аудиосигнала по сравнению с многоступенчатой схемой и уменьшает ООС (отрицательную обратную связь), что, исключая даже малейшую потерю аудиоданных, дает в результате естественное пространственное звучание. Цепи после цифро-аналогового преобразователя выполняют балансную передачу сигнала в схемной конфигурации с симметричными сторонами положительной и отрицательной полярностей. Использование балансного соединения с симметричным усилителем мощности с «плавающими» источниками питания A-S2100 позволяет наслаждаться практически безупречным воспроизведением звука без малейших потерь сигнала при передаче.

В CD-S2100 применена схема с двумя трансформаторами питания: для цифровых и аналоговых цепей используются отдельные специальные трансформаторы. Взаимное изолирование цифровой и аналоговой частей схемы еще на трансформаторной стадии исключает ухудшение качества звучания из-за наводок и шумов между цифровым и аналоговым модулями — проблему, возникающую при наличии единого источника питания. В результате достигается исключительно чистое воспроизведение аналогового звука с малым уровнем помех. Помимо того, для питания аналоговой части схемы используется тороидальный трансформатор, обеспечивающий стабильную подачу питания с малым рассеянием магнитного потока, а стабилизированная схема соединения обмоток полностью изолирована слева и справа. Тем самым достигается превосходное схемное разделение, чрезвычайно значимое для аппаратуры высокого класса.

Новое схемное решение для исключения потерь составляющих аудиосигнала плюс высокоточный механизм привода для более достоверного воспроизведения. Этот CD-проигрыватель высокого класса, обеспечивающий новое звучание от Yamaha, оснащен аудиоинтерфейсом USB и ЦАПом повышенной эффективности, а также другими передовыми функциями.

• Конструкция с лево-правой симметрией, независимая конфигурация цифровой и аналоговой частей схемы
• Цифровая и аналоговая части схемы с собственными блоками питания и винтовыми соединениями исключают потери при передаче сигналов
• Одноступенчатая схема преобразования тока \ напряжения обеспечивает прямой аналоговый выход
• Независимые блоки питания с полным разделением цифровых и аналоговых цепей
• Высокоточный CD-привод для повышения устойчивости к вибрации и считывания сигналов с высокой точностью
• Алюминиевый CD-лоток высокой жесткости
• Чрезвычайно эффективный 32-битовый цифро-аналоговый преобразователь от ESS
• Встроенная функция USB-ЦАПа и USB-драйвер ASIO 2.3 Yamaha Steinberg
• Привлекательный элегантный дизайн и полупрозрачный дисплей
