DMX контроллер CVGaudio UNICORE DX

CVGaudio Unicore DX - профессиональный мультифункциональный контроллер комплексного управления внешними устройствами для систем автоматизации, управления освещением, управления мультимедиа и прочим периферийным оборудованием.

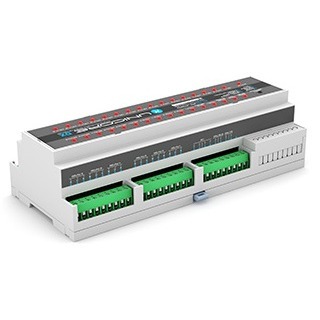

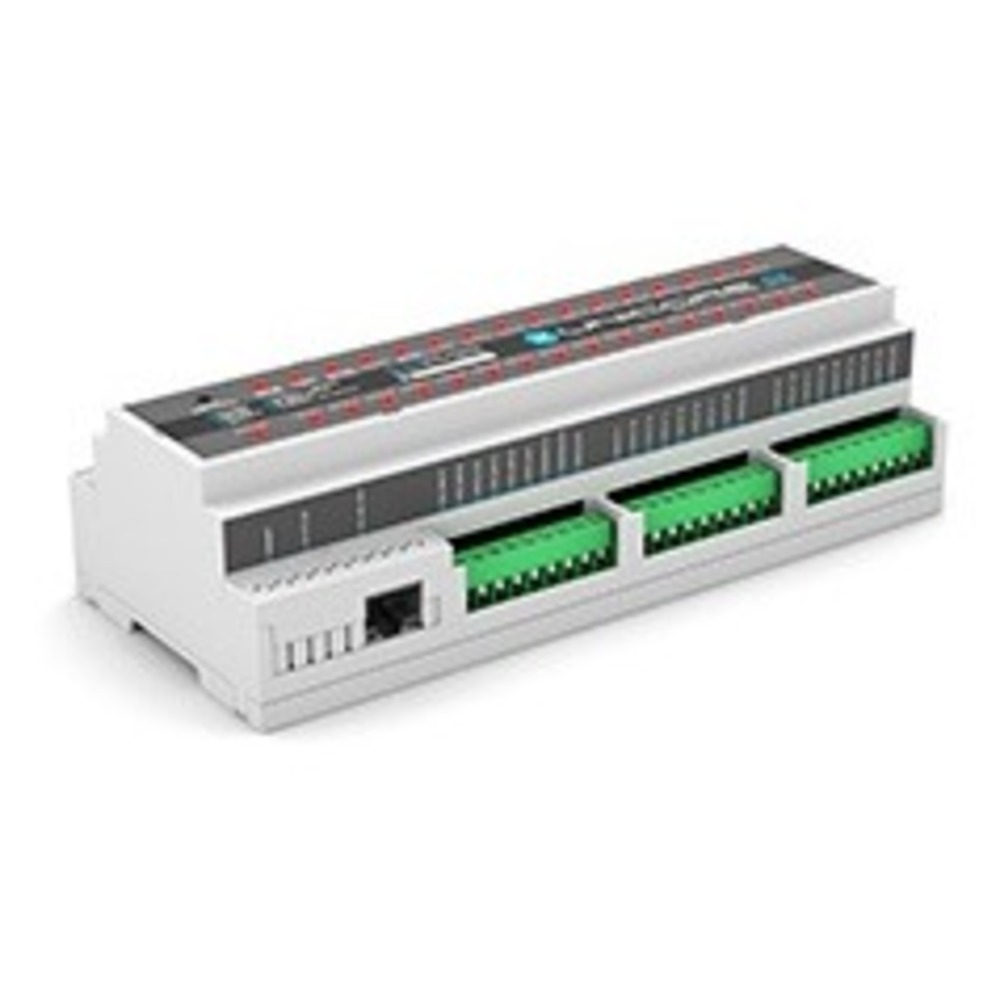

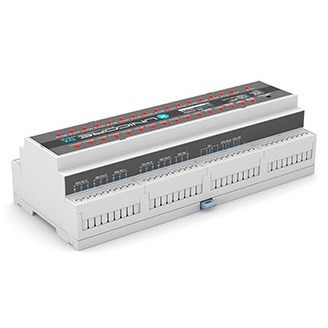

Прибор выполнен в стандартном пластиковом корпусе для установки в электрический шкаф, фиксация на DIN-рейку.

CVGaudio Unicore DX имеет следующий набор интерфейсов управления:

• RS232 (Rx/Tx) + внутренний разъем RS232 (TTL уровень)
• RS485 / DMX512 (96 каналов)
• TCP/IP (поддержка до 5-ти соединений)
• 16 х Logic Input
• 6 x Relay (максимальный коммутируемый ток 220V / 2A)
• DALI (протокол управления освещением)

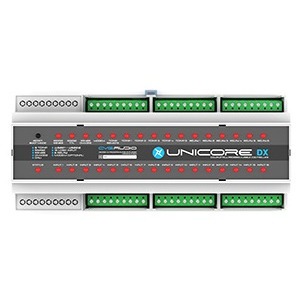

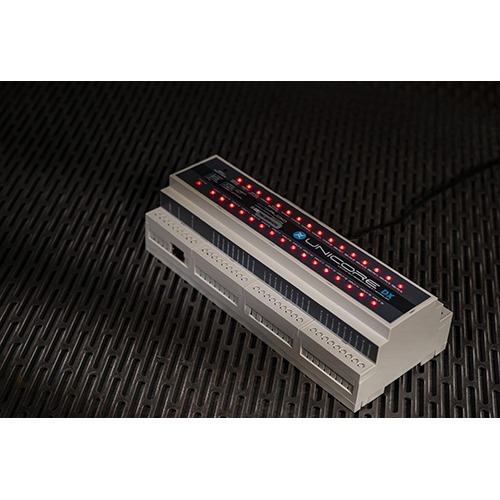

На лицевой панели устройства располагаются светодиоды, с помощью которых можно отслеживать работы по всем портам.

Для настройки и управления всеми процессами, а также создания команд и сценариев, в контроллере реализован продвинутый web-интерфейс. Качество реализации управления через веб во всей линейке CVGAUDIO DIGA имеет высочайший уровень, зачастую недоступный даже ведущим зарубежным производителям.

В стандартный комплект поставки не входит блок питания. При установке на DIN-рейку удобно использовать также и блоки питания в том-же форм-факторе, но это не является обязательным. Необходимые параметры блока питания – 12V/2A.

Отдельно необходимо отметить использование CVGAUDIO UNICORE DX для управления светом. Поддерживаются два протокола – DMX512 и DALI. Причем они могут работать одновременно.

DMX512 поддерживает 96 каналов и отлично подойдет для цветной светодиодной подсветки и архитектурного освещения. При этом подсветка может быть динамической с плавными переходами цвета и т. д. Управление всем этим функционалом очень доступно и удобно реализовано на web-интерфейсе устройства.

DALI в основном используется для технологического и коммерческого освещения, в основном это одноцветные светильники. Поддерживается управление 64-зонами / 16-ю группами / 16-ю сценами. Протокол DALI предоставляет очень гибкие возможности управления светом, вплоть до индивидуального изменения яркости у каждого светильника, и все эти возможности не только поддержаны в web-интерфейсе UNICORE DX, но и реализованы в новаторском, очень удобном и наглядном виде.

Управление DMX и DALI светильниками в приборе может работать как в сценарном виде (запуск заранее созданных сценариев динамического изменения яркости), так и по принципу touch-dim (управление изменением яркости с помощью настенной кнопки – короткое нажатие = ON / OFF, нажатие с удержанием = плавное изменение яркости).

UNICORE DX имеет независимые от наличия внешнего электропитания часы реального времени (литиевая батарейка установлена внутри корпуса контроллера) и возможность настройки недельного таймера. Доступны по восемь программируемых событий в день плюс отдельная группа - восемь таймеров со статусом “ежедневно”. По таймеру может быть запущена любая команда или сценарий из арсенала UNICORE DX.

Создание команд и сценариев на web-интерфейсе устройства реализовано крайне удобно и доходчиво. Для программирования не требуется иметь специальной подготовки. Реализован удобный мастер (COMMAND DESIGNER), в котором представлены все используемые команды. Вам остается только выбрать необходимый модуль и подставить значения. Для создания сценариев используется структура, состоящая из отдельных ячеек, в каждую из которых с помощью COMMAND DESIGNER помещается отдельная команда, а между ячейками прописываются ссылки и задержки. Такая структура позволяет без специальной подготовки создавать сложные многоходовые сценарии для работы с полным функционалом CVGAUDIO UNICORE DX.

Еще одна уникальная функция устройства – поддержка облачного сервиса Power-Cloud.ru, благодаря которому можно удаленно мониторить и управлять всеми Вашими устройствами CVGAUDIO серии DIGA, и в том числе UNICORE DX.

В контроллере предусмотрены контакты для внутреннего подключения опционального GSM модема. В программном обеспечении и веб интерфейсе работы с модемом поддержана. Также используя опциональный переходник с помощью UNCORE DX можно управлять адресными светодиодными лентами построенными на WS2811/2812.

Функциональные возможности и интерфейс управления CVGAUDIO UNICORE DX постоянно дорабатываются и развиваются. Вы всегда можете скачать на нашем сайте последние прошивки и веб. Если Вы используете UNICORE DX совместно с Power-Cloud.ru, система автоматически будет отслеживать актуальность установленной на контроллере прошивки и при появлении обновлений предложит Вам их скачать.

​
