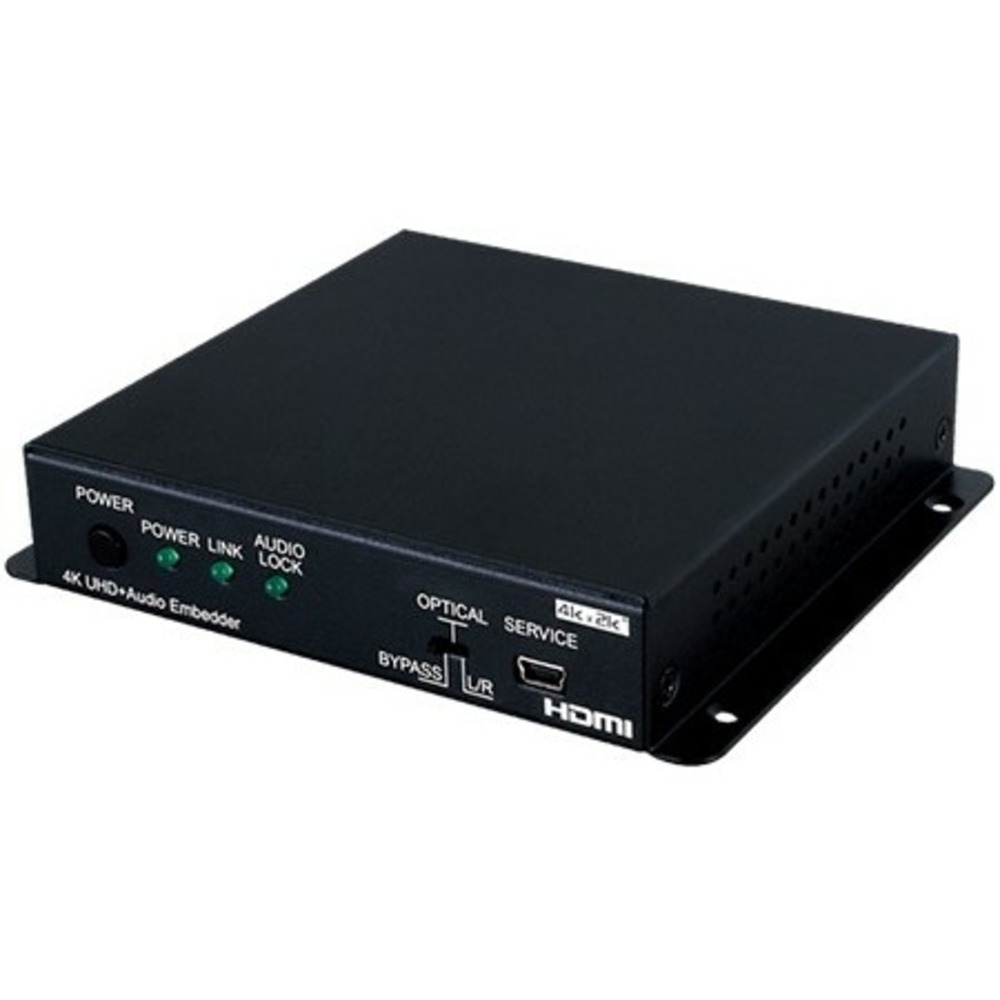

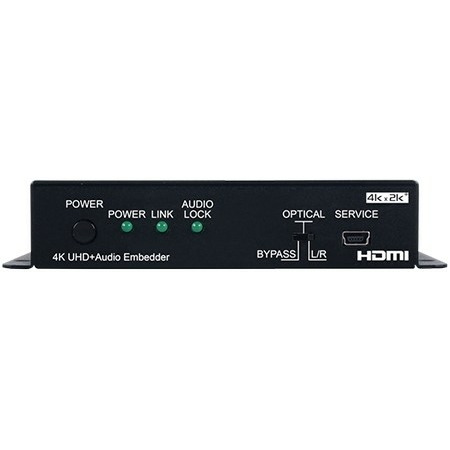

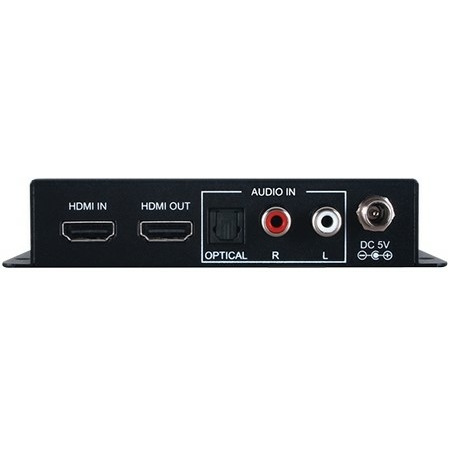

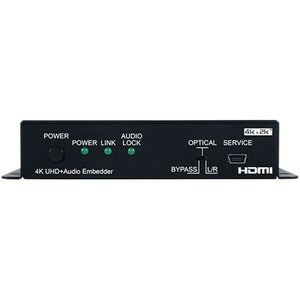

Эмбеддер аудиосигналов в HDMI Cypress CPLUS-V11PI

CPLUS-V11PI – эмбеддер стереоаудио (2хRCA) или цифрового аудио S/PDIF (TOSLINK) в проходной сигнал HDMI с разрешением до 4096x2160/60 (YUV 4:4:4) c поддержкой HDCP 1.4/2.2, полоса пропускания 600 МГц. Устройство имеет расширенные функции редактирования EDID-данных с помощью специального ПО через разъем USB.

• Вход и выход HDMI с пропускной способностью 18 Гбит/с (600 МГц), поддержка 4K-сигналов
• Работает с сигналами DVI 1.0 при подключении источника сигнала через переходник HDMI—DVI (поставляется отдельно)
• Удовлетворяет требованиям HDCP 1.4 и 2.2
• Поддерживает разрешения до 3840×2160, 60 Гц (YUV 4:4:4, 8 бит) и 4096×2160, 60 Гц (YUV 4:4:4, 8 бит)
• Поддерживает 48-разрядный Deep Color для разрешений до 1080p60
• Сквозная передача аудио LPCM 7.1, bitstream и HD bitstream через интерфейс HDMI
• Эмбеддирует аудио с внешнего источника (аналоговое стерео или цифровое S/PDIF) во входящий HDMI-сигнал либо добавляет аудиоканал к DVI-сигналу — результирующий сигнал выводится в формате HDMI
• Частота дискретизации вложенного в HDMI аудио и S/PDIF — до 192 кГц
• Расширенное редактирование EDID-данных, имеется режим сквозной передачи EDID и возможность использования двух пользовательских EDID-блоков
• Специальное ПО EDID Commander (ПК) для работы с блоком EDID
• Выводит тестовый сигнал «цветные полосы» в разрешении 720p60 при отсутствии входного видеосигнала
• Поддерживает виртуальный COM-порт через интерфейс USB, что позволяет управлять прибором при помощи команд интерфейса RS-232
