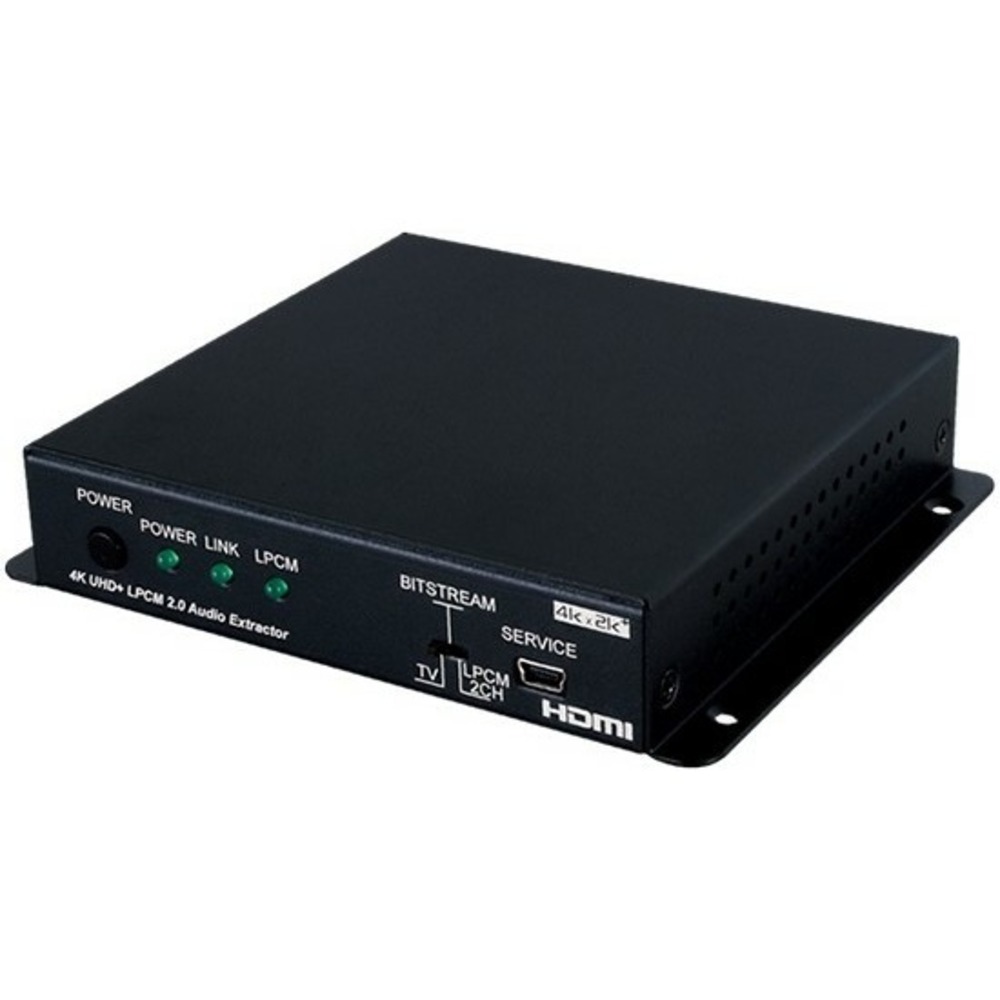

Эмбеддер, деэмбеддер аудио Cypress CPLUS-V11PE2

CPLUS-V11PE2 – декодер стереосигнала (2хRCA) и цифрового аудио S/PDIF (TOSLINK) из проходного сигнала HDMI разрешением до 4096x2160/60, 3D (цветовое пространство YUV 4:4:4) c HDCP 1.4, 2.2, EDID и CEC, полоса пропускания 600 МГц. Выделенный сигнал подается одновременно на два выхода: аналогового стерео и оптический цифрового аудио (2 канала LPCM и HD bitstream). Поддерживаемые форматы встроенного аудио LPCM 7.1 и HD bitstream с частотой дискретизации до 192 кГц. Управление командами RS-232 через виртуальный COM-порт (подключение по USB).

• Пропускная способность интерфейса HDMI — 18 Гбит/с на входе и выходе (600 МГц)
• Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
• Совместим с HDCP 1.4 и 2.2
• Разрешения сигнала — вплоть до 3840×2160/60 (4:4:4, 8 бит) и 4096×2160/60 (4:4:4, 8 бит)
• Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
• Поддерживает сквозную передачу вложенного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream
• Деэмбеддирование до 2 каналов аудио, вложенного в HDMI

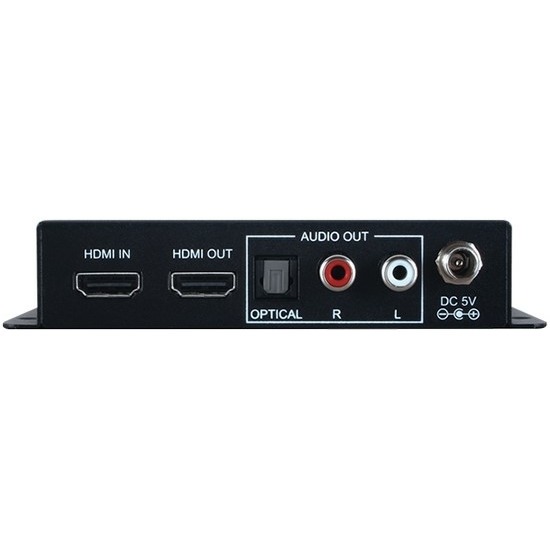

• Аналоговый выход 2xRCA для вывода преобразованного аудио LPCM 2.0
• Аудио LPCM 2.0 и Bitstream подается на выход цифрового аудио S/PDIF (TOSLINK)
• Частота дискретизации до 192 кГц для цифрового аудио, вложенного в HDMI, и на выходе S/PDIF
• Управление блоком EDID: 2 ячейки памяти для записи пользовательских конфигураций EDID-блока и режим bypass
• Программное обеспечение для EDID-менеджмента (ПК)

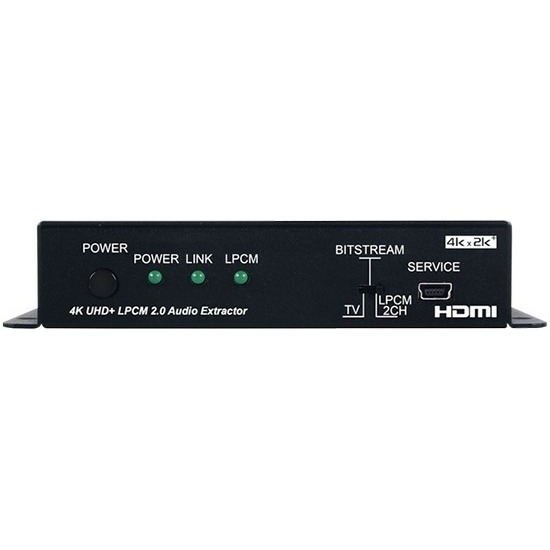

• Переключатель на корпусе для выбора EDID-блока (TV/BITSTREAM/LPCM 2CH), передаваемого источнику
• Возможно управление командами интерфейса RS-232 через эмуляцию COM-порта на ПК, подключение по USB

Сфера применения

• Извлечение аудио для трансляции через AV-ресиверы, не оборудованные интерфейсом HDMI, или активные громкоговорители
• Системная интеграция AV-оборудования и постройка системы домашнего кинотеатра
• Подключение DVI-дисплеев и аналоговых АС к источнику HDMI
• EDID-менеджмент для сигналов HDMI/DVI
