Интегральный усилитель Yamaha A-S1100 Black/Piano Black

В качестве базового решения схемы усилителя использована разработанная специалистами Yamaha уникальная технология симметричного усиления мощности с «плавающими» источниками питания. Применение выходных звеньев с той же полярностью на положительной и отрицательной сторонах выходного каскада в сочетании с полным разделением схемы ООС (отрицательной обратной связи) и источника питания в общей сложности на четыре положительных и отрицательных стороны левого и правого каналов обеспечивает полностью симметричный двухтактный режим работы выходного каскада, а полностью «плавающая» схема усиления мощности по отношению к заземлению устраняет любое негативное воздействие малых колебаний напряжения или помех на «земляной» шине. Кроме того, выходные звенья состоят из полевых МОП-транзисторов, обеспечивающих теплый и естественный характер звучания. Использование таких транзисторов, имеющих на положительной и отрицательной сторонах ту же полярность, делает полностью симметричную конструкцию еще более совершенной, исключая отклонения качества звучания из-за разной полярности. Это одна из главных отличительных черт симметричного усилителя мощности с «плавающими» источниками питания, обеспечивающая превосходное отношение сигнал/шум и звуковое поле с предельно точной локализацией составляющих.

Данное устройство, представляющее собой однотактный усилитель особой конструкции, обеспечивает превосходное усиление обеих полуволн аналогового звукового сигнала от источников всех типов (CD-проигрывателей, цифро-аналоговых преобразователей и др.) благодаря тщательной точной настройке для получения оптимального качества звучания. Полностью реализуя возможности однотактного усиления, A-S1100 очевидным образом раскрывает внутренний потенциал используемых аудиокомпонентов, в том числе изготовленных другими производителями.

Благодаря усилению пропускной способности сильноточной линии (поперечное сечение сердечника кабеля увеличено примерно до 60% соответствующей площади у A-S1000) и применению на 100% низкоимпедансных схем, включая проводные соединения главных точек заземления с винтовыми зажимами, A-S1100 чрезвычайно эффективно приводит в действие громкоговорители акустических систем — коэффициент демпфирования превышает 250 (8 Ом, 1 кГц). В сочетании с мощным трансформатором источников питания, оснащенным EI-сердечником, данная конструкция обеспечивает энергичное и будоражащее воспроизведение баса.

Использованный нами высококачественный цифровой регулятор громкости, специально разработанный компанией New Japan Radio Co., Ltd., содержит многозвенную цепочку резисторов, устраняющую замедление нарастания выходного напряжения и «окрашивание» звука, который в результате становится чище, и обеспечивает превосходный, чрезвычайно быстрый отклик на резкие изменения громкости пользователем и ее самопроизвольные кратковременные перепады. Помимо того, регуляторы тембра работают по тройному параллельному методу, сводящему к минимуму то негативное воздействие на качество звучания, которое наблюдается при использовании регуляторов прямолинейного типа. Также следует отметить, что низкочастотная, высокочастотная и общая схемы имеют простую конструкцию, в которой отсутствует ООС усилителя, а чип-резисторы просто выстроены в прямую линию, за счет чего обеспечиваются исключительно чистое воспроизведение звука даже при задействовании регуляторов тембра и превосходный отклик на кратковременные перепады уровня аудиосигнала. При использовании обхода регуляторов тембра реализуется прямая передача сигнала только от схемы регулирования громкости на буферный каскад дискретной конфигурации.

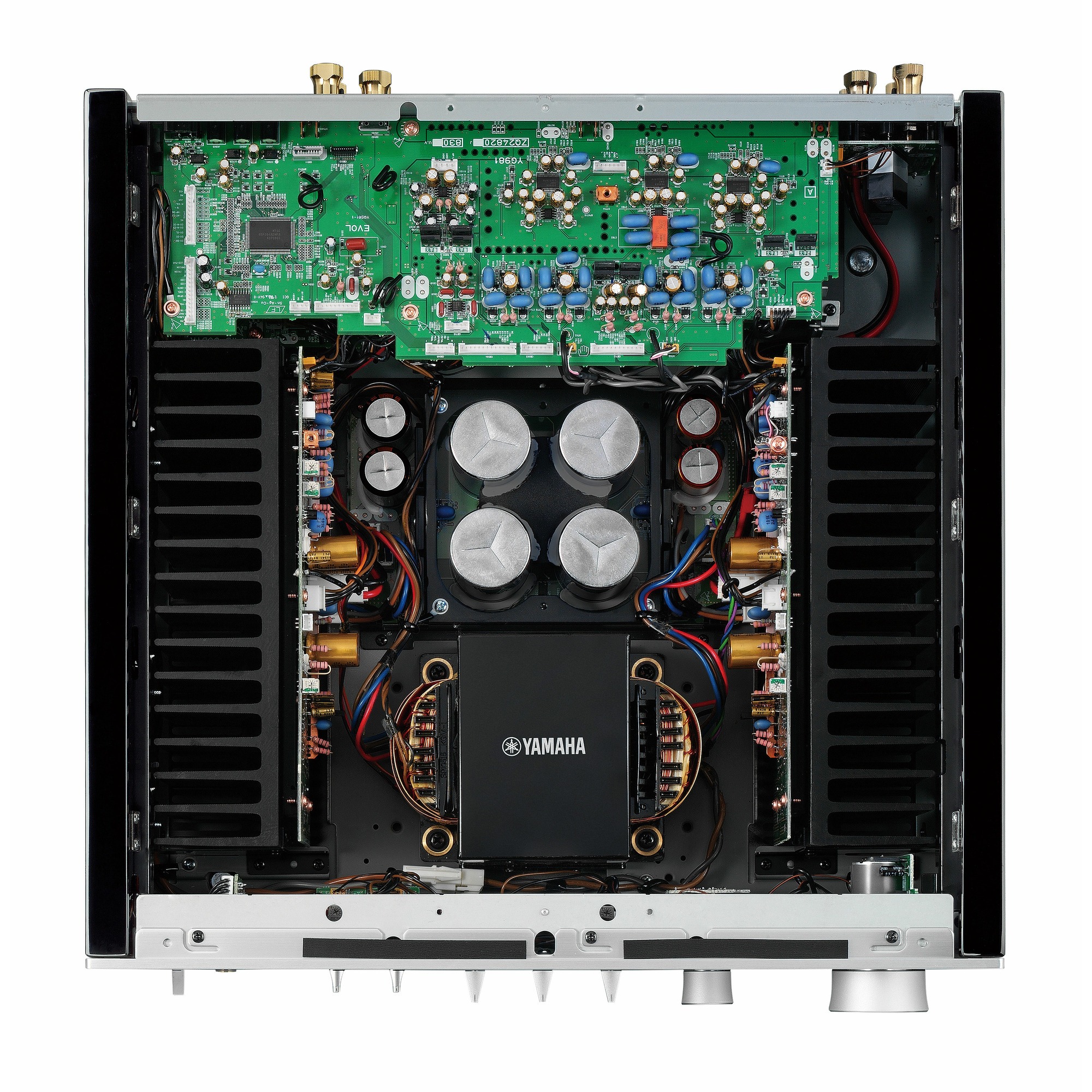

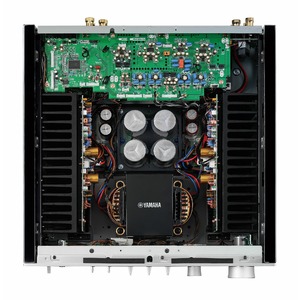

В A-S1100 применяется оригинальный трансформатор с EI-сердечником, тщательно доработанный для оптимальной совместимости с шасси. Комбинация из четырех блочных конденсаторов большой емкости в углеродной оболочке обеспечивает энергичное звучание даже при высокой громкости, достижимое только при использовании A-S1100. Кроме того, поскольку управляющий усилитель и система управления оснащены двенадцатью локальными регуляторами шунтового типа, предотвращающими нарушения функционирования из-за колебаний силы тока, достигается чистая и стабильная подача питания. Трансформатор смонтирован на шасси с использованием латунной подкладки, ограничивающей внутреннюю вибрацию, приводящую к появлению помех.

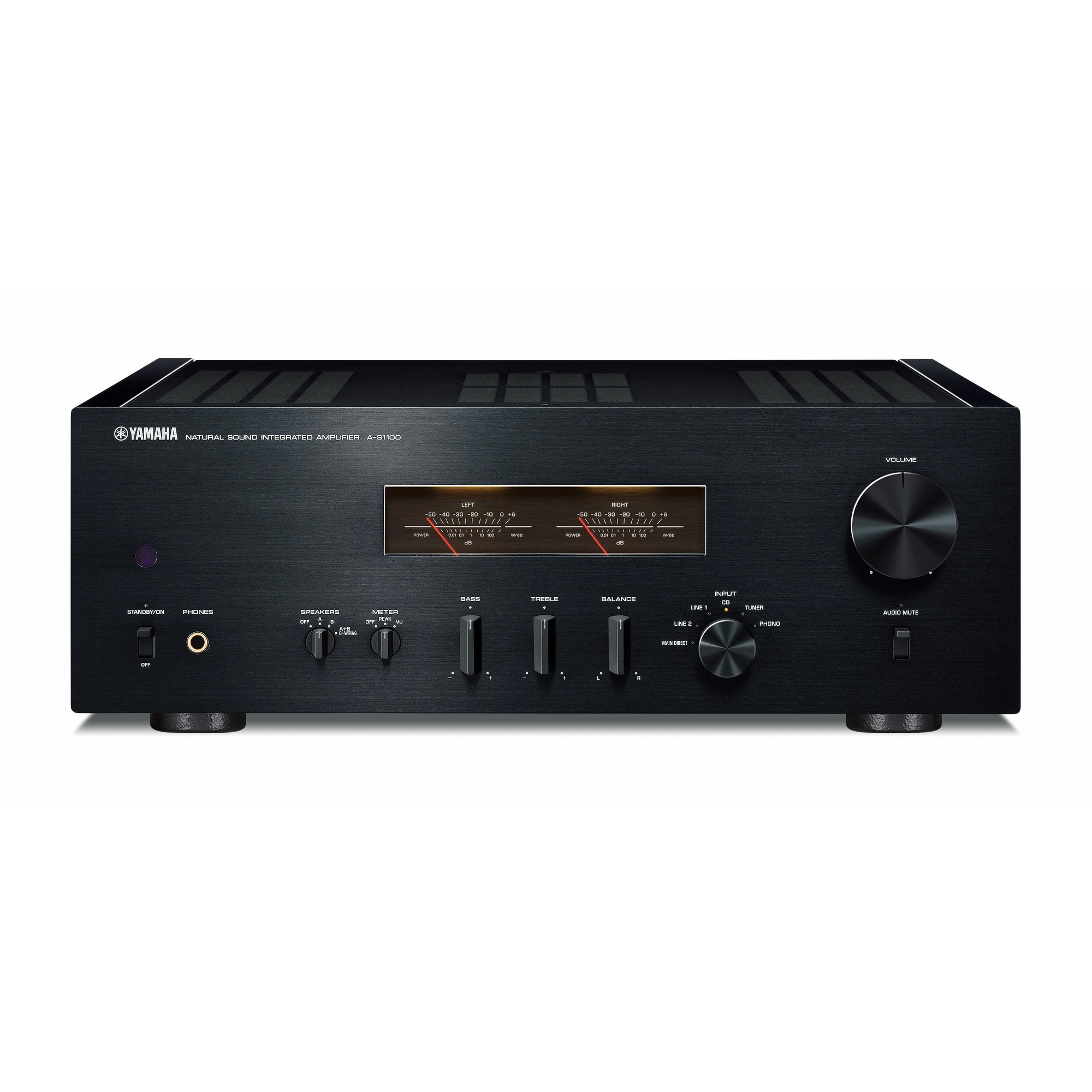

В центре передней панели имеются индикаторы уровня сигнала, позволяющие получать от музыки и визуальное удовольствие при наблюдении за быстрыми и изящными перемещениями стрелок. Окошко индикаторов, слегка подсвечиваемое изнутри светодиодами, создает приятное теплое ощущение света лампы. Индикаторы можно в соответствии с личными предпочтениями переключать между отображением средних и пиковых значений громкости. Идеально плоское окошко индикаторов подогнано к панели с высокой точностью, без зазоров — это делает внешний вид аппарата еще более элегантным.

* Клеммы для акустических систем, совместимые со штекерами типа «банан», доступны только в определенных регионах.

Прилагаемый пульт дистанционного управления выдержан в том же стиле и дизайне, что и алюминиевая передняя панель усилителя: простое для понимания расположение кнопок и роскошная металлическая текстура. Пульт можно использовать как для регулирования громкости и переключения источников входного сигнала на A-S1100, так и для управления проигрывателем-«компаньоном» CD-S2100.
