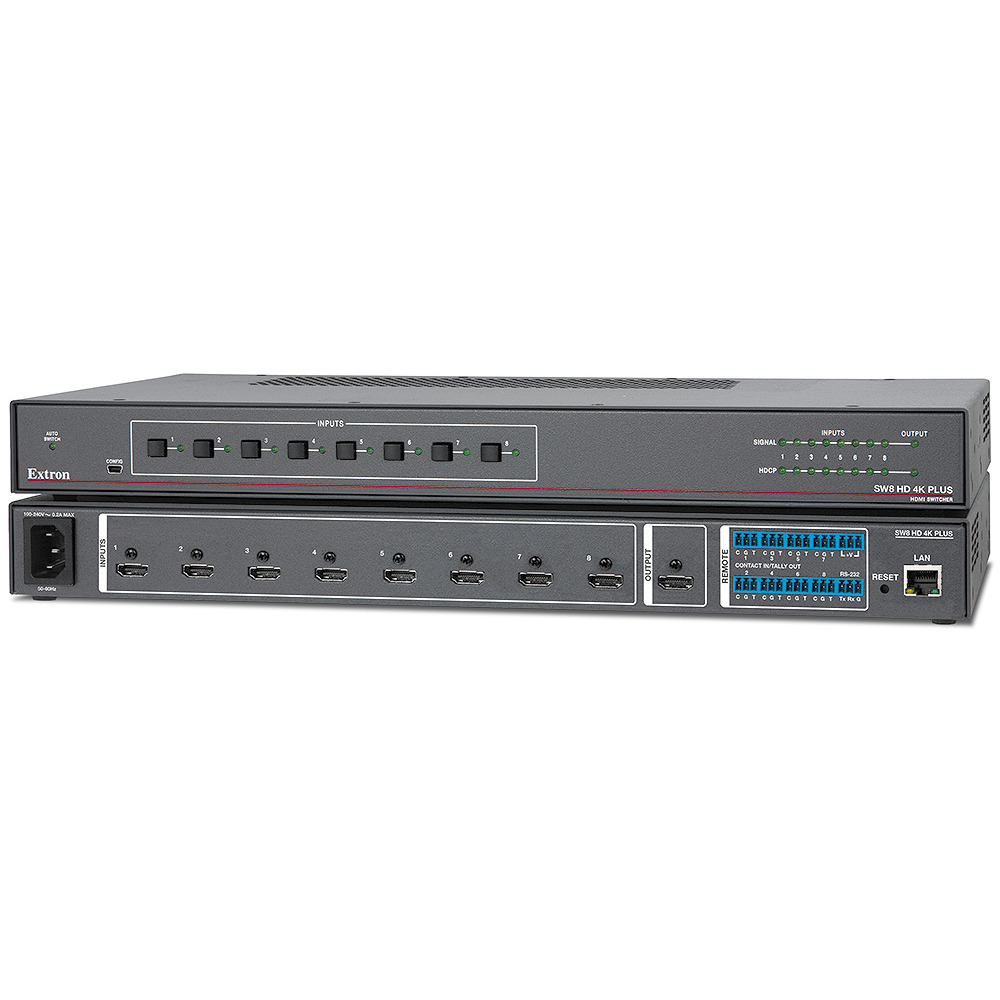

Коммутатор HDMI 4K/60 на восемь входов Extron SW8 HD 4K PLUS (60-1606-01)

Серия коммутаторов HDMI на два, четыре, шесть и восемь входов SW HD 4K PLUS от Extron поддерживает формат 4K/60 с семплированием цвета 4:4:4. Эти модели разработаны для коммутации видеосигналов между несколькими источниками HDMI с выводом на один дисплей. Они совместимы с HDCP и поддерживают скорость передачи данных до 18 Гбит/с, HDR, Deep Color 12 бит, 3D и аудиоформаты HD без потерь. Интерфейс управления на передней панели или автоматическая коммутация входов позволяет с лёгкостью управлять серией SW HD 4K PLUS. А порты Ethernet, RS‑232 и «сухие» контакты обеспечивают широкие возможности для интеграции с любой системой управления. Все модели включают в себя функцию EDID Minder®, которая поддерживает постоянный обмен данными EDID между подключёнными устройствами и гарантирует подключение источников HDMI и их отображение на дисплеях. При использовании кабеля Extron серии HDMI Pro коммутаторы обеспечивают автоматическую эквализацию для компенсации потерь во входном кабеле длиной до 7,6 метров.

Для улучшения и упрощения интеграции устройства серии SW HD 4K PLUS предлагают ряд удобных для интегратора функций, таких как автоматическая эквализация для компенсации потерь во входном кабеле, автоматическое управление глубиной цвета, индикаторы для мониторинга и устранения неполадок, а также передача питания периферийным устройствам на выходе. Автоматическая эквализация во входном кабеле компенсирует потери сигнала, связанные с большой длиной кабеля, обеспечивая целостность сигнала при передаче на расстояния до 7,6 метров (при использовании кабеля серии HDMI Pro от Extron). Серия SW HD 4K PLUS автоматически настраивает количество бит глубины цвета согласно данным EDID дисплея, предотвращая цветовые несоответствия между источником и устройством отображения. Светодиодные индикаторы на передней панели визуально отражают подтверждение аутентификации HDCP и наличия сигнала для каждого входа и выхода. При передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей полноэкранный зелёный сигнал обеспечивает визуальное подтверждение того, что контент защищён от копирования и не может отображаться на данном дисплее. Кроме этого, серия SW HD 4K PLUS обеспечивает питание +5°В постоянного тока, 250°мА, на выходе HDMI для периферийных устройств, таких как кабельный эквалайзер Extron HD 4K 101 Plus.

Модели SW HD 4K PLUS на два и четыре входа разработаны в корпусах высотой 1U и шириной в половину стойки, что обеспечивает возможность монтажа в стойку или под стол. А версии на шесть и восемь входов разработаны в корпусах 1U в полную ширину стойки и поставляются в стандартном комплекте с креплениями для установки в стойку.

Технические характеристики

• Входы: два, четыре, шесть и восемь разъёмов HDMI «мама», тип А
• Выход: один разъём HDMI «мама», тип А
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с семплированием 4:4:4 — разрешения до 4096x2160/60 с семплированием 4:4:4 и цветом 8 бит.
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN или WAN.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Автоматическая эквализация сигналов во входном кабеле длиной до 7,6 метров при использовании кабеля Extron серии HDMI Pro — активно улучшает качество входящих HDMI-сигналов для компенсации потерь при использовании длинных или некачественных кабелей HDMI и источников со слабым выходным сигналом HDMI.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• При отправлении HDCP‑зашифрованного материала на дисплей без поддержки HDCP высвечивается зелёный экран — полноэкранный зелёный сигнал передаётся на дисплей без поддержки HDCP при передаче зашифрованного контента, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на этом дисплее.
• Светодиодные индикаторы статуса HDCP и наличия сигнала
• Автоматическое управление глубиной цвета — коммутатор автоматически настраивает количество бит глубины цвета согласно данным EDID дисплея, предотвращая цветовые несоответствия между источником и устройством отображения.
• Коррекция формата интерфейса HDMI в DVI — автоматическое преобразование сигналов источника HDMI для вывода на подключённый дисплей DVI.
• Передача питания +5 В постоянного тока, 250 мА, на выходе для внешних периферийных устройств
• Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки доступ ко всем этим функциям возможен через Ethernet, RS-232 и USB.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• USB-порт на передней панели для настройки — предоставляет удобный доступ к данным и обновлениям прошивки.
• Работают с кабелями Show Me® для системы TeamWork® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Несколько вариантов управления, в том числе Ethernet, RS-232, «сухие» контакты, передняя панель и автоматическая коммутация входов
• Автокоммутация входов — автоматическое переключение на вход с наибольшим порядковым номером, на котором присутствует активный видеосигнал, или на активный вход в зависимости от настроек приоритета.
• Удалённое управление по «сухим» контактам с выходом Tally — позволяет дистанционно осуществлять выбор входного канала. Обеспечивается подача +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа.
• Металлический корпус высотой 1U с монтажом в стойку — модели серии SW HD 4K PLUS на два и четыре входа разработаны в корпусе шириной в половину стойки. Модели на шесть и восемь входов разработаны в корпусе в полную ширину стойки.
• В комплекте фиксаторы LockIt® для кабеля HDMI
• Блок питания Extron Everlast™ — коммутаторы серии SW HD 4K PLUS на два и четыре входа поставляются в комплекте с энергосберегающим универсальным внешним блоком питания, партномер для замены 70-1174-01. Модели на шесть и восемь входов оборудованы встроенным универсальным блоком питания 100-240 В переменного тока, 50/60 Гц.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
