Артикул:643323

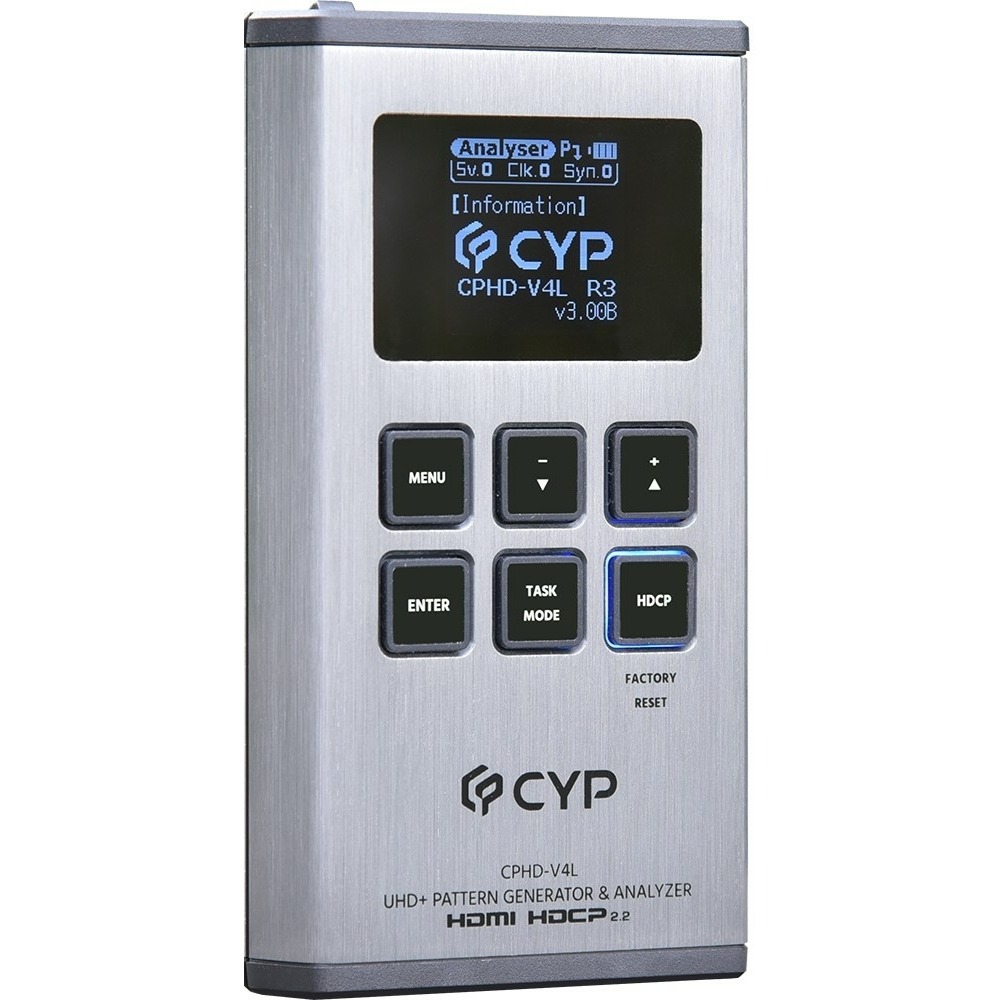

Коммутатор HDMI Cypress CPHD-V4L

Товар распродан
Нет в наличии

Производитель

Все товары бренда Cypress
Loading...
Производитель Cypress

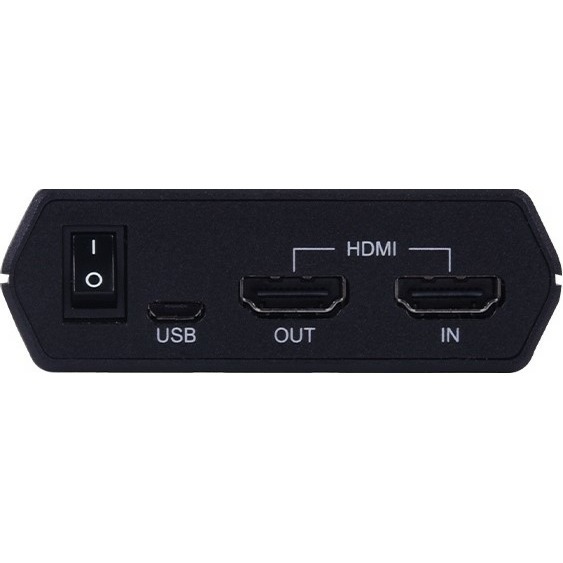

Входы 1 – HDMI, тип А (розетка)
Выходы 1 – HDMI, тип A (розетка)
Порты 1 – USB (сервисный), тип micro-B (розетка)
Полоса пропускания 600 МГц
Пропускная способность 18 Гбит/с (6 Гбит/с на канал)
Максимальное разрешение 4K/60
Спецификации HDM I 2.0a
Спецификации HDCP 1.4 и 2.2
Максимальная длина линии HDMI 10 м — 1080p/60 (12 бит). 5 м — 4K/60 (4:4:4, 8 бит)
Индикация OLED-дисплей
Материал корпуса металл
Цвет корпуса серебристый
Защита от электростатических разрядов ±12 кВ (воздушный разряд), ±8 кВ (контактный разряд)
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −40…+70 °C
Относительная влажность воздуха 20…90 % (без конденсации)
Питание 5 В, 2,1 А по USB либо от сменного аккумулятора*
Тип элемента питания Li-ion (литий-ионный) типоразмера 18650
Продолжительность автономной работы 4 ч макс., зависит от режима работы и используемого элемента питания
Потребляемая мощность 4,7 Вт
Габаритные размеры (ШxГxВ) 80 x 26,5 x 126 мм
Масса 0,26 кг
Примечания * Не входит в комплект. Производитель рекомендует использовать элемент питания Panasonic NCR18650B (3.6 В, 3350 мА·ч)

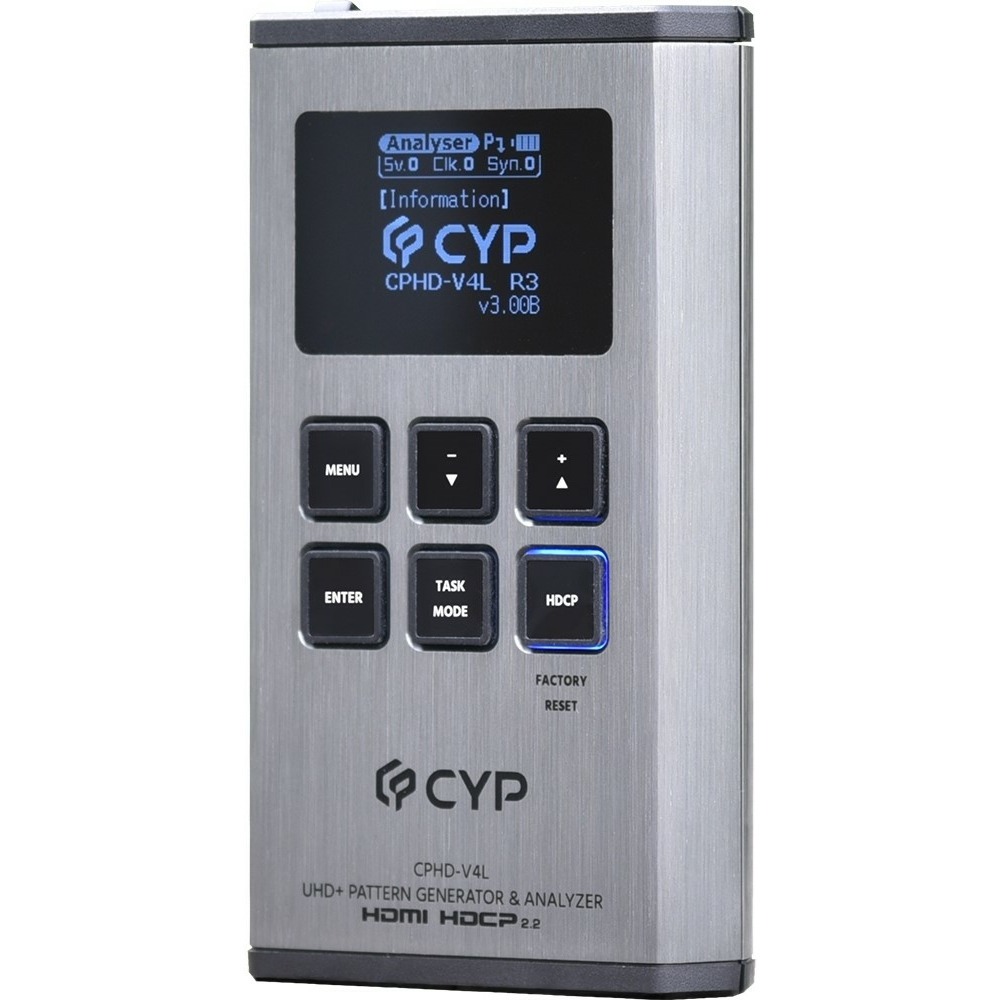

CPHD-V4L – портативный генератор и анализатор сигналов HDMI разрешением до 4096x2160/60 (4:4:4, 8 бит) c поддержкой HDCP 1.4/2.2 и HDR. Расширенная поддержка EDID с 10-ю стандартными и 10-ю пользовательскими наборами данных, мониторинг служебного канала SCDC. Устройство позволяет выбирать 23 разрешения выходного сигнала, имеется 11 встроенных тестовых изображений, в наличии функция тестирования кабелей. Полоса пропускания 600 МГц. Вход/выход HDMI с поддержкой LPCM 2.0, 5.1 и 7.1. Питание от аккумулятора 18650 (в комплект не входит) или по USB. Может работать с опциональным ПО для ОС Windows.

  • Вход и выход HDMI с пропускной способностью 18 Гбит/с (600 МГц) и поддержкой 4K UHD
  • Совместимость с DVI 1.0 при подключении через адаптер HDMI-DVI (поставляется отдельно)
  • Удовлетворяет требованиям HDMI 2.0a, HDCP 1.4 и 2.2
  • Максимальное разрешение — 4096×2160, 60 Гц (4:4:4, 8 бит)
  • Имеет режимы анализатора и сквозной передачи AV-сигнала, полученного с источника
  • Анализирует видео-, аудиосигнал и тайминг источника сигнала
  • Масштабирование 4K-сигналов до 1080p доступно в режиме анализатора для совместимости с большим числом дисплеев
  • Прозрачен для сигналов с HDR и способен анализировать такие сигналы
  • Режим анализатора удовлетворяет стандартам CEA® для статических метаданных в HDR, а именно — CEA-861-F и CEA-861.3
  • Анализатор и эмулятор EDID-данных
  • Мониторинг HDCP и SCDC (Status and Control Data Channel)
  • Анализатор пакетов HDMI
  • Режим генератора тестовых сигналов: 11 статичных настроечных изображений, для каждого из которых доступны 23 выходных разрешения
  • Функция тестирования кабелей на соответствие стандарту HDMI 2.0 служит для проверки возможности передачи питания 5 В, сигналов CEC и HPD (Hot-Plug Detection); данный инструмент предназначен для использования только в информационных целях, также производитель рекомендует тестировать каждый кабель не менее трех раз, чтобы получить усредненный результат
  • Генерирует синусоидальный аудиосигнал формата LPCM 2.0, 5.1 и 7.1 с настраиваемой частотой для каждого канала
  • Исчерпывающий инструментарий для управления EDID-данными: доступно 10 встроенных блоков EDID, а также 10 ячеек для пользовательских EDID-блоков, скопированных с устройства отображения
  • Питается от одного литий-ионного аккумулятора типоразмера 18650 (приобретается отдельно) или использует внешнее питание через порт USB-micro-B
  • Допускается зарядка установленного аккумулятора через USB-порт прибора
  • OLED-дисплей показывает текущую системную информацию, которая обновляется в режиме реального времени
  • Управление производится с лицевой панели кнопками
  • Опциональное ПО (ОС Windows) для настройки
  • Обновление микропрограммы управления по USB
  • Портативный прибор, удобный в эксплуатации — умещается на ладони, может работать автономно, лицевая панель снабжена органами управления и индикацией



Сфера применения

  • Многофункциональный анализатор для инсталлятора и интегратора
  • Тестирование HDMI-источников и дисплеев
  • Распознавание ошибок системы трансляции UHD-сигналов и SCDC
  • Подключение оборудования сторонних производителей
  • Считывание, запись и хранение EDID-данных источника сигнала и дисплея
  • Проверка совместимости с определенной версией HDCP
  • Тестирование оборудования
  • R&D
