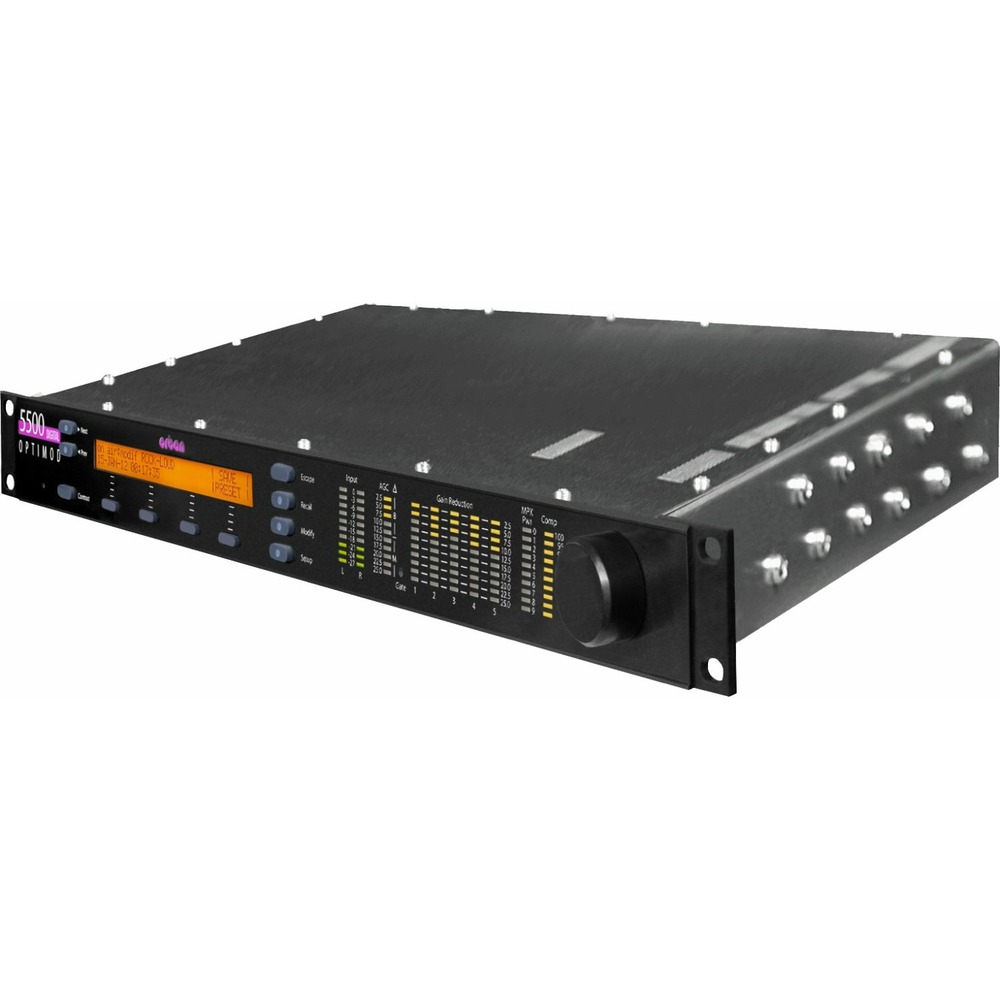

Контроллер/аудиопроцессор ORBAN OPTIMOD-FM 5500

Удобный пользовательский интерфейс

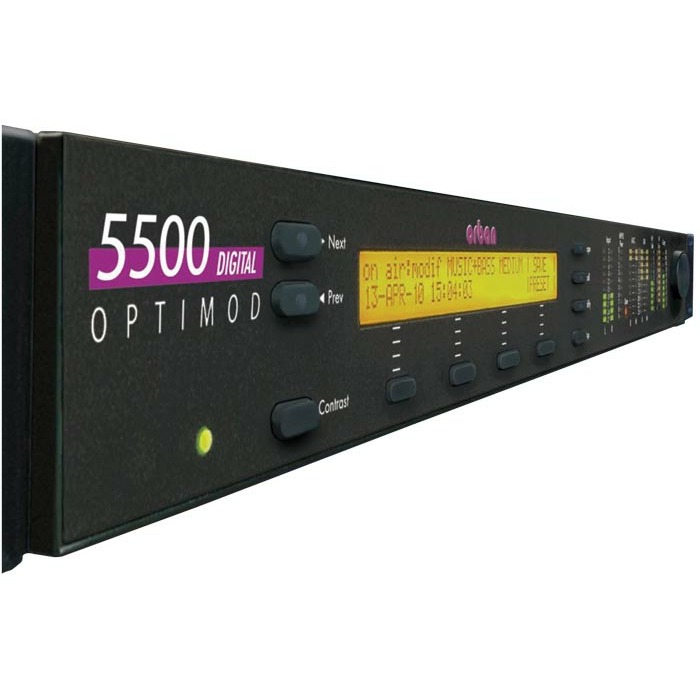

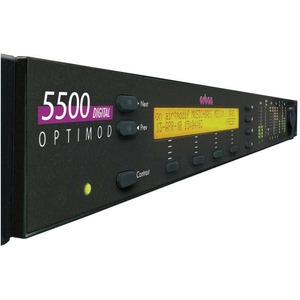

  Жидкокристаллический дисплей и светодиодные индикаторы непрерывного действия облегчают установку, настройку и программирование процессора – имеется возможность следить за показаниями индикаторов при настройке процессора. Навигация выполняется с помощью назначенных кнопок, программируемых “мягких” (контекстных) кнопок и крупной поворотной ручки. Светодиодные индикаторы отображают все измеряемые функции используемого в данное время процесса обработки (двух- или пятиполосной).

Абсолютный контроль максимальной модуляции

Процессор 5500 предоставляет универсальную защиту передатчика и обработки звука для ЧМ-вещания. Процессор можно сконфигурировать для работы с любой из существующей в мире передающих систем.
Процессор 5500 выполняет предварительное ограничение для двух стандартных кривых предыскажений с постоянными времени 50 мкс и 75 мкс. Регулировка предыскажений редко проявляется на слух, но результатом является чистое, открытое звучание с субъективной яркостью, совпадающей с оригинальной картиной звучания.
Процессор 5500 позволяет получить чрезвычайно жесткий контроль пиковых значений на всех выходах – аналоговый левый/правый, AES/EBU левый/правый и композитный сигнал основной полосы.
В сочетании со стереокодером и обработкой звука процессор 5500 устраняет проблему чрезмерных пиковых значений, которые в традиционных внешних кодерах ухудшают качество модуляции
Клиперы помех дискретизации работают на частоте дискретизации 256 кГц, предотвращая появление каких-либо следов звучания с “цифровым клиппированием”
Процессор 5500 предотвращает возникновение помех дискретизации в последующих стереокодерах или линиях передачи благодаря применению низкочастотных фильтров 15 кГц с ограниченной полосой пропускания и компенсацией амплитудных перегрузок перед поступлением аудиосигналов на выход

Гибкая конфигурация

Поцессор 5500 имеет аналоговые и цифровые AES/EBU входы и выходы. Цифровой вход и выход оснащены конверторами частоты дискретизации, которые могут работать на частотах дискретизации 32 кГц, 44,1 кГц, 48 кГц, 88.2 кГц и 96 кГц. Уровень предыскажений и выходные уровни регулируются раздельно по аналоговым и цифровым сигналам.
Процессор 5500 оснащен встроенным стереокодером на основе цифровой обработки сигнала (с запатентованным с “полукосинусной интерполяцией” композитным ограничителем, работающим на частоте дискретизации 512 кГц), который генерирует тональный стерео пилот-сигнал основной полосы и контролирует пиковые уровни звукового сигнала. Композитный ограничитель является уникальным с возможностями, которые достижимы только при цифровой обработке сигнала. Ограничитель превосходит по своим параметрам композитные клиперы, так как сохраняет стерео картину звучания и полностью защищает стерео пилот-сигнал, RDS/RBDS и поднесущие.
Аналоговые входы выполнены по бестрансформаторной симметричной схеме, импеданс 10 кОм, со схемами измерительных усилителей. Аналоговые выходы выполнены по бестрансформаторной симметричной схеме и без заземления, что обеспечивает наивысшую прозрачность и отличную импульсную характеристику.
Процессор 5500 оснащен двумя независимыми композитными выходами основной полосы с цифровой программной регулировкой уровня. Устойчиво работающие линейные предусилители позволяют передавать сигнал по коаксиальному кабелю типа RG-59 на расстояние до 33 м без заметного на слух ухудшения качества сигнала.
Процессор 5500 оснащен двумя входами сигналов поднесущей, которые смешиваются с выходным сигналом стерео кодера OPTIMOD-FM перед подачей их на выходные разъемы композитного выхода. Один из входов можно переключить с помощью перемычек и на его разъемах получить выходной образцовый пилот-сигнал 19 кГц. Другой вход оснащен встроенным подстроечным регулятором уровня, позволяющим настроить выходные уровни генераторов поднесущей до минимального значения 220 мВ.
В процессоре 5500 имеется возможность установить полосу частот точно 15 кГц. Это позволяет устранить перегрузки в некомпрессированных цифровых линиях передачи, работающих на частоте дискретизации 32 кГц, и предотвратить влияние помех на тональный пилот-сигнал и поднесущую RDS (или RBDS).<brПроцессор 5500="" оснащен="" отключаемым="" ограничителем="" мультиплексированной="" мощности,="" который="" регулирует="" мультиплексированную="" мощность="" сигнала="" в="" соответствии="" с="" требованиями="" стандарта="" МСЭ-Р="" (itu-r).="" Регулируемый="" пороговый="" уровень="" позволяет="" станции="" обеспечить="" максимальную="" разрешенную="" даже="" последующей="" системе="" передачи="" появляются="" пиковые="" перегрузки="" сигнале,="" подвергнутом="" обработке="" на="" процессоре="" 8300.="" Благодаря="" тому,="" что="" ограничитель="" образует="" контур="" обратной="" связи="" цепи="" обработки="" звукового="" сигнала,="" пользователь="" получает="" возможность="" свободно="" настраивать="" органы="" субъективной="" настройки="" процессора,="" не="" превышая="" предельные="" значения="" bs412="" вне="" зависимости="" от="" материала="" программы.="" Ограничитель="" мощности="" воздействует="" все="" выходные="" сигналы="" (а="" только="" композитный="" выходной="" сигнал)="" путем="" регулировки="" пороговых="" значений="" многополосном="" компрессоре,="" вместо="" применения="" дополнительного="" широкополосного="" каскада="" регулировкой="" усиления.="" Таким="" образом,="" является="" полностью="" многополосным,="" сводит="" к="" минимуму="" спектральный="" коэффициент="" интермодуляции.="" снижает="" влияние="" клиппера="" при="" снижении="" и="" одновременно="" искажений,="" вносимых="" клиппером.<br="">Процессор 5500 имеет вход синхронизации 10 МГц (clock / wordclock) для точной синхронизации сигнала пилот-тон.

Широкие возможности благодаря нескольким структурам обработки звука

Структура обработки звука представляет собой программный пакет, работающий как отдельная завершенная система обработки. В эфире может применяться единовременно только одна структура обработки звука. Процессор OPTIMOD-FM реализует свои структуры обработки как ряд высокоскоростных математических вычислений, выполняемых микросхемами цифровой обработки сигнала (DSP).В процессоре 8300 имеются три структуры обработки: Оптимальная пятиполосная (или “многодиапазонная”) с 15-мс задержкой сигнала, обеспечивающая достоверный “обработанный” сигнал, свободный от нежелательных побочных эффектов; Пятиполосная с малой задержкой (5 мс) для случаев, когда артист прослушивает “живой” эфирный сигнал и не согласен с оптимальной пятиполосной задержкой; Двухполосная – для прозрачного звука – сохраняет частотный баланс оригинального материала программы. Специальный двухполосный пресет – это бескомпромиссный вариант “Protect” (“Защита”), подобный структурам “Protect” в процессорах Orban более ранних выпусков. Возможно “бесшовное” переключение между оптимальной пятиполосной и двухполосной структурами, но при активациипятиполосной структуры с малой задержкой происходит очень кратковременное приглушение звукового сигнала.
Процессор 5500 может повышать плотность и громкость звучания программного материала с помощью многополосной компрессии, ограничения и клиппирования. Это придает достоверность звучанию станции и существенно увеличивает громкость и четкость звучания без возникновения неприятных побочных эффектов.
Процессор 5500 регулирует коэффициент усиления во всем диапазоне регулирования 25 дБ, сжимая динамический диапазон и компенсируя ошибки оператора в регулировке усиления и несоответствия, возникающие в автоматизированных системах.
Фазово-линейный характер двухполосной структуры обработки процессора 8300 придает максимальную прозрачность звучанию.

Возможности управления

Процессором 5500 можно управлять дистанционно с помощью оптически изолированных портов общего назначения (GPI).
Дистанционное управление процессором 5500 осуществляется с помощью программного пакета PC Remote – графического приложения под управлением Windows 2000, ХР, Vista, Windows 7. Связь с конкретным процессором 5500 устанавливается по протоколу TCP/IP через модем, прямое последовательное и Ethernet-соединения. Имеется возможность конфигурировать программный пакет PC Remote на переключение между процессорами 5500 через обычный органайзер, поддерживающий присвоение любому процессору 5500 псевдонима и группирование нескольких 5500 в директории.
Байпассный режим проверки можно запускать в местном или дистанционном режиме для проверки системы вещания и настройки или проверки качественных показателей.
В состав процессора 5500 входят универсальные часы реального времени, которые могут использоваться для автоматического выполнения различных событий (включая повторное использование пресетов) в предустановленные моменты времени.
В состав процессора 5500 входит встроенный генератор тональных сигналов для настройки оборудования, обеспечивающий быструю и точную установку уровней в любой системе.
Программное обеспечение процессора 5500 можно модернизировать дистанционно через его последовательный порт (подключенный к внешнему модему) или Ethernet-порт, или в местном режиме (путем подключения компьютера под управлением Windows® к его последовательному порту с использованием прилагаемого кабеля нулевого модема) и применения поставляемого компанией Orban программного обеспечения.
