Контроллер/аудиопроцессор Roxton AP-8264

Аудио-процессор AP-8264(далее – блок) входит в состав системы оповещения ROXTON и используется для построения систем аварийного оповещения на базе дополнительного оборудования.

Блок работает в 3-х режимах:

1)    Автономный режим работы (простой режим не требующий ПК).

2)    Режим программой настройки (прошивки) – Компьютер подключается только для настройки алгоритма.

3)    Режим программного управления – Компьютер присутствует постоянно выполняя функции как контроля, так и управления.

1. Автономный режим работы (настройка по умолчанию)

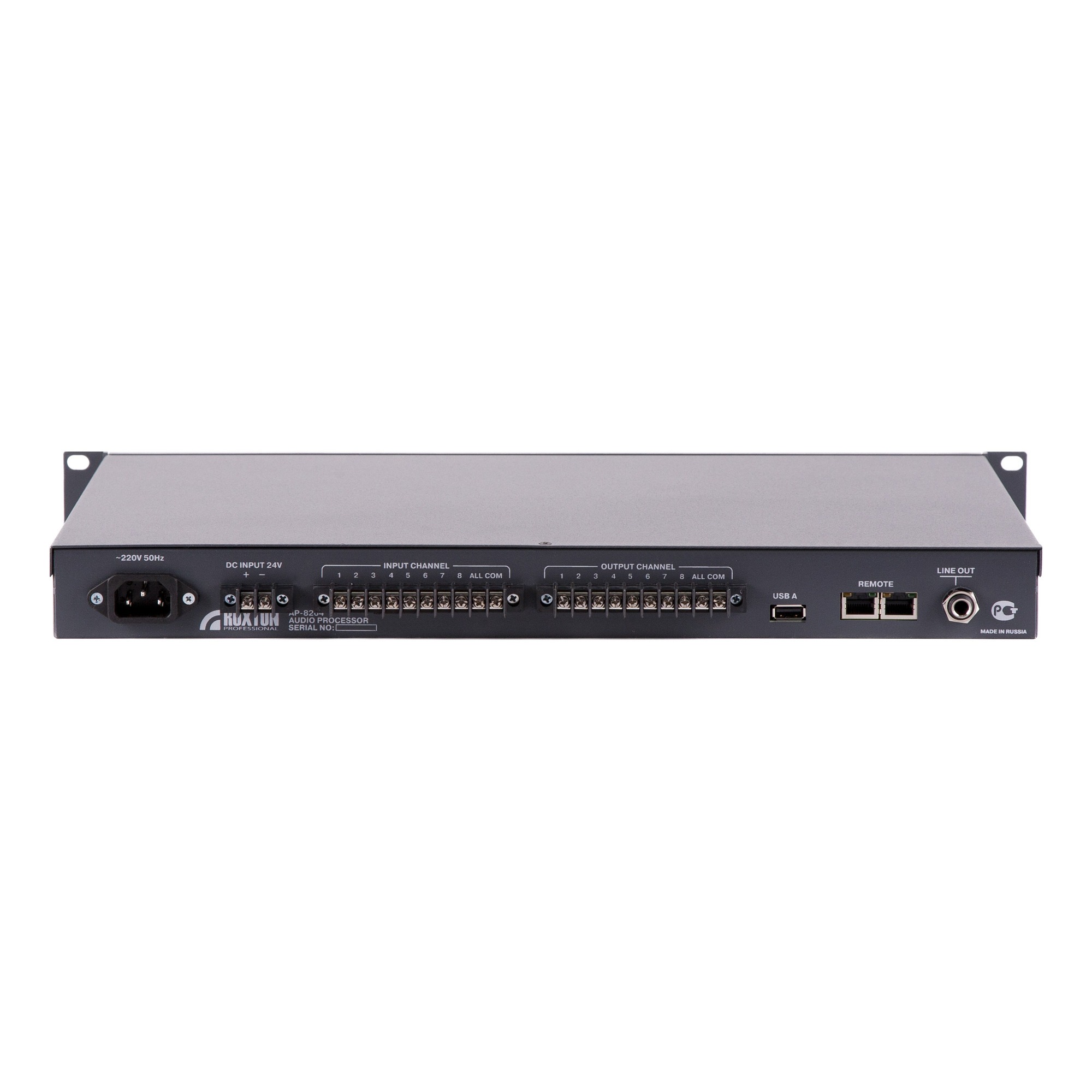

В автономном режиме блок активируется 8 сигналами от пожарной станции или других устройств, поступающих на соответствующие клеммы (СН1-СН8) расположенные на задней панели блока.

В зависимости от номера замкнутой клеммы (контакта), происходят следующие события:

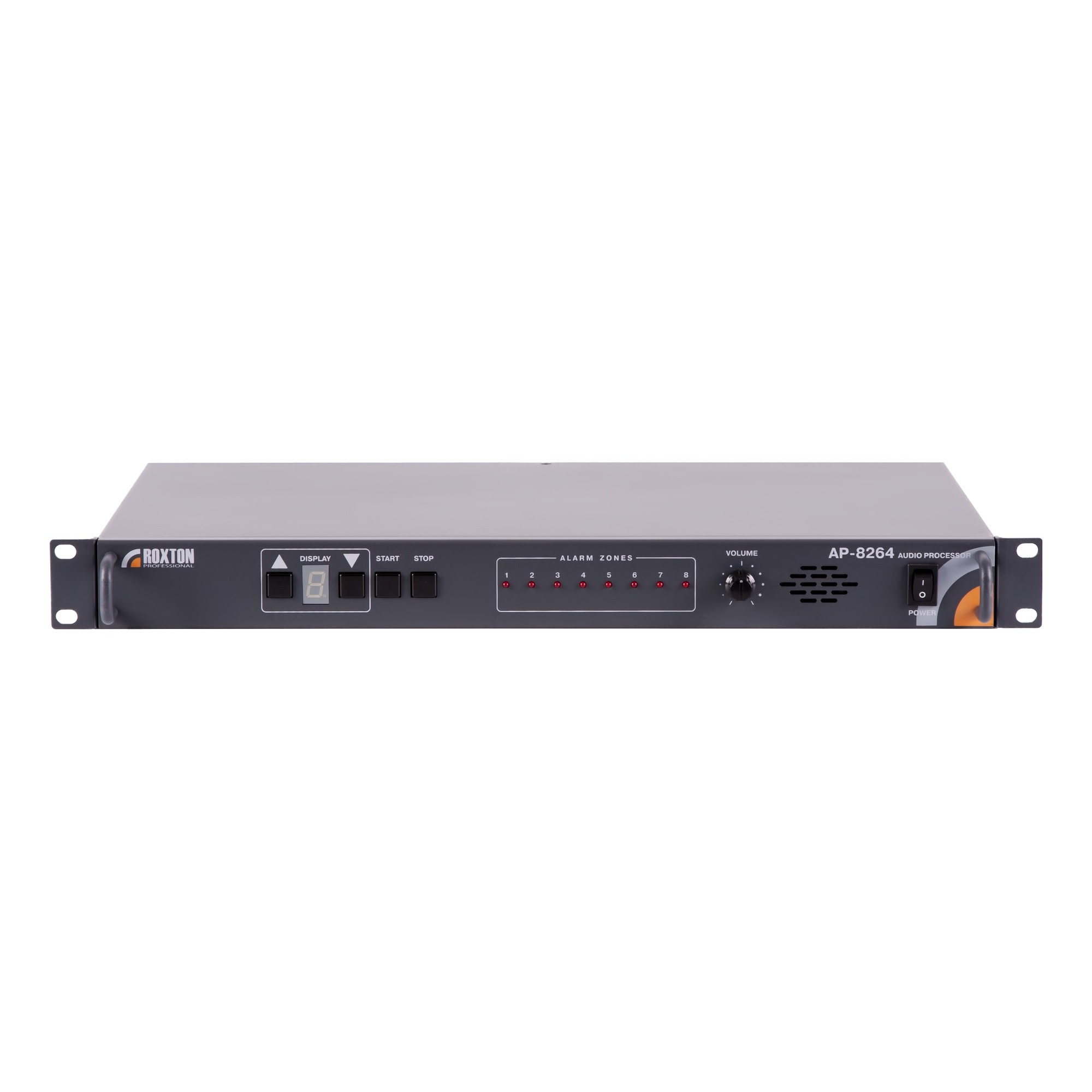

- Загорается соответствующий (красный) индикатор на передней панели.

- На цифровом носителе (FLASH-карта) запускается mp3 сообщение, соответствующее (номеру клеммы).

- На соответствующей выходной клемме, появляется статический сухой контакт (реле не менее 1А).

- На общей выходной клемме (ALL), появляется статический сухой контакт (реле ~ 1А).

- Включается группа терминалов RA-8050, RA-8236. Номер группы соответствует номеру активированной клеммы.

При подаче управляющего сигнала на (активации) клеммы ALL, включаются все терминалы, в которые по свободному каналу поступает сообщение №9.

Звуковое сообщение поступает как на линейный выход блока, так и в любой из 3-х свободных каналов СОМ порта. Процессору, также как и другим устройствам системы назначается адрес, определяющий его приоритет, следовательно, аудио сигнал (также как и на консоли) поступает и при необходимости блокирует соответствующий канал, в зависимости от приоритета.

В режиме программного управления компьютер присутствует постоянно. Программное управление осуществляется от компьютера с установленным программным обеспечением (ROXTONSoft) подключенного к COM порту блока (см. опичание работы ТЗ на ПО).
