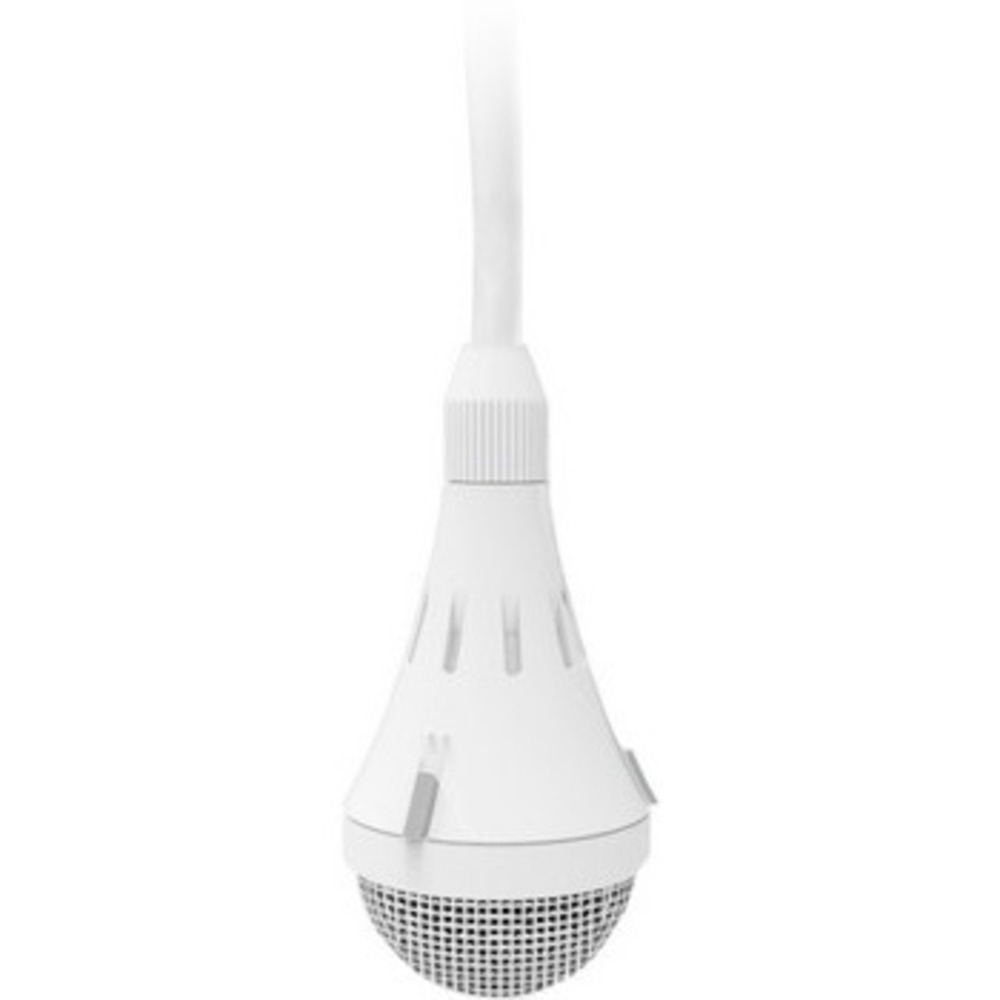

Микрофон потолочный ClearOne CM Array2/W

ClearOne Ceiling Microphone Array 2 (CM Array2) создан для корпоративной конференц-связи – области, в которой традиционно высоки требования к чистоте звучания. Потолочный микрофонный массив легко устанавливается и сочетает в себе доступность с исключительным качеством звука. Он содержит три микрофонных капсюля с широким диапазоном частот, объединенных в единый блок. По сути, обеспечивается насыщенное звучание трех отдельных однонаправленных микрофонов с сохранением охвата в 360°.

За счет конструктивных особенностей Ceiling Microphone Array2 минимизирует наводки от источников, располагающихся поблизости на потолке, сохраняя при этом максимальную разборчивость речи. Устройство оснащено защитой от радиопомех (RF). В сочетании с аудиоплатформами Converge микрофонные массивы успешно решают задачу блокировки нежелательных шумов, помогая сосредоточиться на теме доклада или совещания. Каждый CM Array 2 не просто устраняет акустические шумы и отражения от потолка, но и оставляет неизменной чувствительность микрофонных капсюлей – причем даже в тех случаях, когда акустическая система установлена рядом с микрофонами.

Монтаж
Микрофон поставляется с несъемным кабелем длиной 2 м, на конце которого идет разъем RJ4.

Потолочный адаптер представляет собой резьбовой корпус, с одной стороны которого имеется конусное сужение. Адаптер оснащен необходимым количеством шайб и гаек для крепления в подвесной потолок. Одна из гаек встроена в декоративную накладку, для придания аккуратного и эстетического вида, позволяя зафиксировать кабель и скрыть стык технологического отверстия с потолком.

Внимание: данный микрофонный массив на аудиоплатформе занимает сразу 3 входа.

Чтобы получить максимально чистый звук, необходимо применить настройки фильтров в аудиоплатформе или микшере. В противном случае возможны шумы и нечеткая речь.

При этом нужно помнить две вещи. Для каждого капсюля требуется фантомное питание, без которого он работать не будет. А для работы всего микрофонного массива необходимо приобрести специализированный приемник и передатчик аудиосигнала.

Схема подключения

К одному передатчику CM-TX можно подключить только один CM Array 2. Прием сигнала возможен только приемником CM-RX.

«Умное» управление

Для CM Array2 существует такое понятие, как адаптивный контроль уровня звука, при котором система постоянно приспосабливается к изменяющимся шумам окружающей среды в соответствии с параметрами помещения, а также противодействует нежелательным звукам. Функция «первый приоритет микрофона» на аудиоплатформе Converge исключает полое звучание аудио, уравновешивая микрофонный массив, и фокусирует захват звука от говорящего человека.

Преимущества

- Предусмотрено управление подсветкой на корпусе микрофонного массива

- Его можно использовать в любой системе, которая способна принять и обработать балансный аналоговый сигнал

- Адаптивная технология управления через Converge PRO

- Микрофоны располагаются по углом 120° относительно друг друга

- 3 микрофонных элемента образуют до 3-х лучей с 360° охватом

- Гибкая система монтажа: без опуска, с опуском до 2000 мм

- Большая область приема звуковых сигналов

- Элегантный внешний вид, который впишется в любой интерьер

- В сочетании с аудиоплатформами Converge, массив не имеет себе равных благодаря кристально чистому и четкому звуку

- Ceiling Microphone Array можно размещать неподалеку от акустических систем (мин. расстояние - 600 мм)

- Для достижения хорошего приема максимальное расстояние от микрофонного массива до слушателя не должно превышать 2 440 мм

- CM Array 2 рассчитан для помещений с высотой потолка 2 450 - 4500 мм.

- Передача сигнала по витой паре (CAT5e до 60 м)

Расчет области приема для Ceiling Mic Array2

Потолочный микрофонный массив ClearOne предназначен для обеспечения высокого качества звука. Для того, чтобы определить главный радиус срабатывания для безупречного приема на любой высоте установки, необходимо воспользоваться приведенной ниже формулой:

Исходные данные:

h (высота потолка) = 3000 мм

h1 (опуск микрофона) = 300 мм

h2 (расстояние от пола, на уровне уха сидящего человека) = 900 мм

Найти: радиус приема для CM Array

Решение:

A = h – (h₁ + h₂) = 3000 – (300 + 900) = 1800 мм

B = (0.6) *A = 0.6*1800 = 1080 мм

При радиусе приема сигнала, равном 1 м, диаметр составит 2 м. В реальности оптимальный диапазон в значительной степени зависит от множества акустических факторов – геометрии помещения, проявляющейся в отражениях, уровня окружающего шума, а также характеристик голоса говорящего. Учитывая это, при тех же исходных данных, вы можете получить приемлемый звук даже на расстоянии 1200–1300 мм. После преодоления данной отметки, качество приема сигнала начинает постепенно снижаться. Рассчитанный выше вариант – не что иное, как моделирование диапазона 60°.

 Сферы применения СM Array2:

-    переговорные комнаты

-    конференц-залы

-    пресс-центры

-    учебные заведения

-    залы судебных заседаний

-    комплексы телемедицины

-    презентационные комнаты

-    другие помещения, в которых проводятся дискуссии
