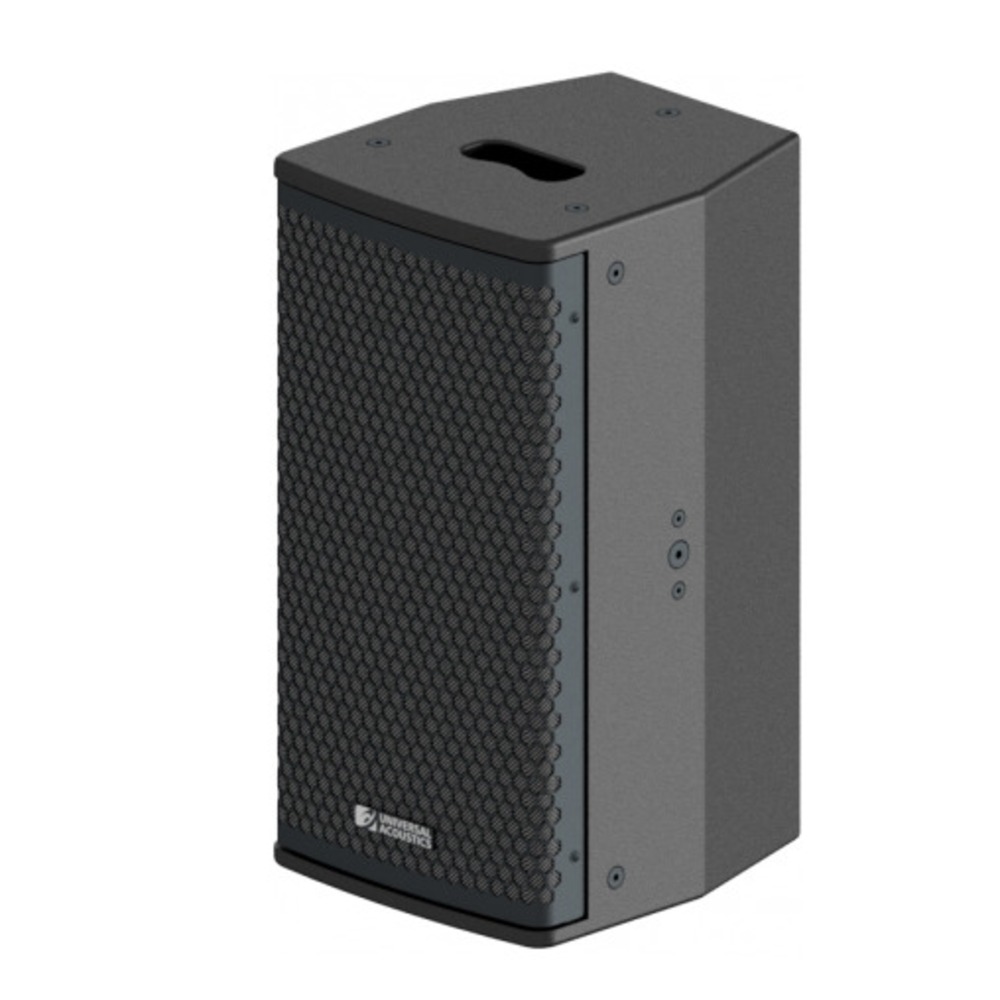

Пассивная AC Universal Acoustics Junior 10

Junior 10 — широкополосная акустическая система. Модель предназначена для озвучивания учебных аудиторий, конференц-залов, выставочных центров и небольших концертных площадок. Для расширения диапазона низких частот рекомендуется использовать совместно с низкочастотными акустическими системами серии Junior.

Конструкция

Акустическая система выполнена в оформлении фазоинвертор.

Корпус выполнен из высококачественной берёзовой фанеры повышенной влагостойкости толщиной 15 мм. Для усиления конструкции корпуса АС внутри установлены металлические элементы. На верхней стенке имеется деревянная ручка. На нижней стенке корпуса установлен фланец (35 мм) для крепления на телескопическую стойку и резиновые ножки для установки на поверхность. В корпусе имеются элементы с резьбой (М8, M10) для подвеса акустической системы. Передняя стенка защищена металлической декоративной решёткой толщиной 1.5 мм. Внешнее влагостойкое покрытие выполнено на основе поликарбамида чёрного цвета.

Компоненты

В качестве излучателей установлены НЧ громкоговоритель размером 10” (VC 2,5”) и ВЧ компрессионный драйвер 1” (VC 1.4”). ВЧ драйвер нагружен на рупор с диаграммой направленности 90° Г x 60° В (поворотный). Разделение диапазона воспроизводимых частот производится с помощью пассивного фильтра, выполненного на основе прецизионных радиоэлектронных компонентов.

Все элементы фильтра собраны на печатной плате. В фильтре предусмотрена защита ВЧ драйвера от перегрузок. В качестве коннекторов используется два разъёма NL4MP Speakon фирмы Neutrik подключённых параллельно.
