Передача по оптоволокну DVI Opticis M1-2R2-TR

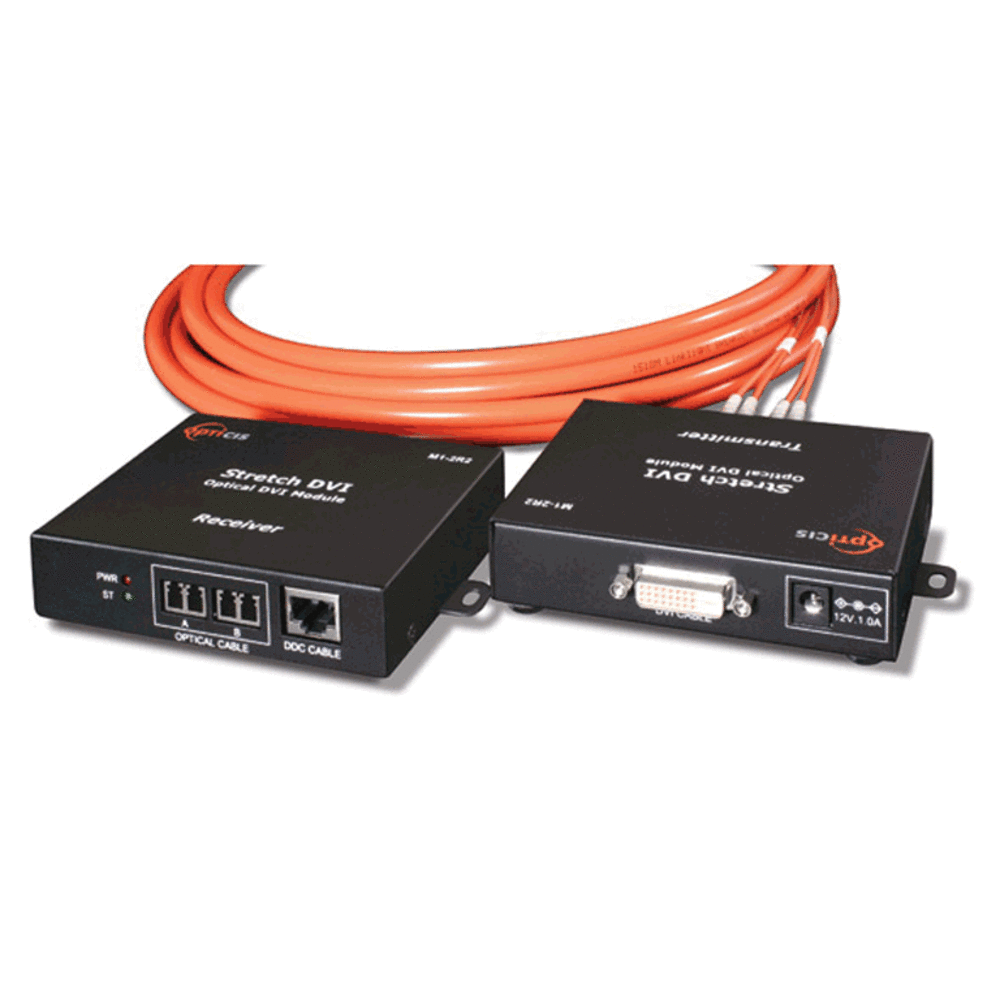

M1-2R2-TR - комплект из приемника и передатчика для передачи DVI сигналов по линии из четырех многомодовых оптоволокон для графических данных TMDS и витых пар для сервисных сигналов DDC 2B, HDCP. В передающем и принимающем модулях для подключения оптоволоконных кабелей используются сдвоенные LC разъемы, для витых пар - разъемы RJ45. Питание устройств осуществляется от внешнего блока питания, который может быть подключен к любому из модулей. Использование оптоволокна позволяет без потерь передавать графический сигнал с разрешением вплоть до 1600х1200 60 Гц* и full HD видео - 1080p на расстояния до 100 метров, невзирая на электромагнитные помехи и прочие факторы, негативно сказывающиеся на качестве изображения при использовании протяженных линий из медных кабелей.

Основные особенности

• Возможность передачи цифрового видеосигнала DVI Single Link на расстояния до 100 метров (330 футов)
• Поддержка всех разрешений VESA, включая UXGA (1600x1200 60Гц)
• Поддержка всех разрешений HD - вплоть до 1080p (1920x1080)

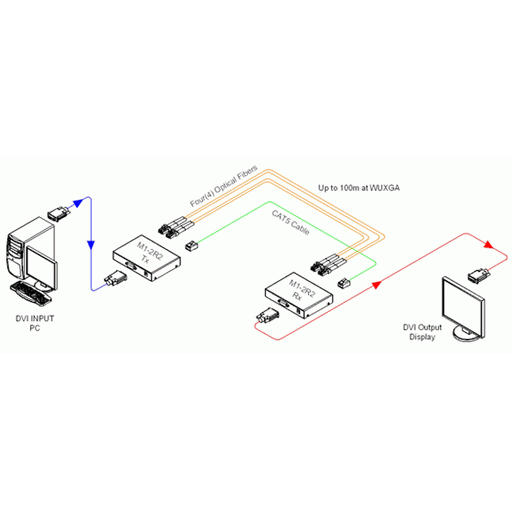

• Передача сигналов TMDS по четырем многомодовым оптоволоконным кабелям и DDC2B, HDCP по кабелю витой пары
• По заказу возможна поставка устройств с эмуляцией соединения по DDC каналу
• Внешнее питание подключается к любому из модулей, на второй питание подается по кабелю витой пары
• Защита от лазерного излучения «Class 1» IEC 60825-1
• Соответствие требованиям CE и FCC

В комплекте

• Передатчик DVI сигнала - 1 шт
• Приемник DVI сигнала - 1 шт
• Блок питания (12 В, 3 А) - 1 шт
• Руководство пользователя - 1 шт
• Инструкция по быстрой установке

Дуплексные многомодовые оптоволоконные кабели для устройств M1-2R2-TR (поставляются отдельно): Opticis LDP-625**/625BO*** стандартные длины: 10, 20, 30, 50, 70, 100м; Qtex KOC-625LC** стандартные длины: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100м

Примечание: * - многократные испытания показали, что разрешение WUXGA(1920х1200 60Гц) также поддерживается; ** - для устройств M1-2R2-TR требуется два кабеля Opticis LDP-625 или Qtex KOC-625LC; *** - для устройств M1-2R2-TR требуется один кабель Opticis LDP-625BO.
