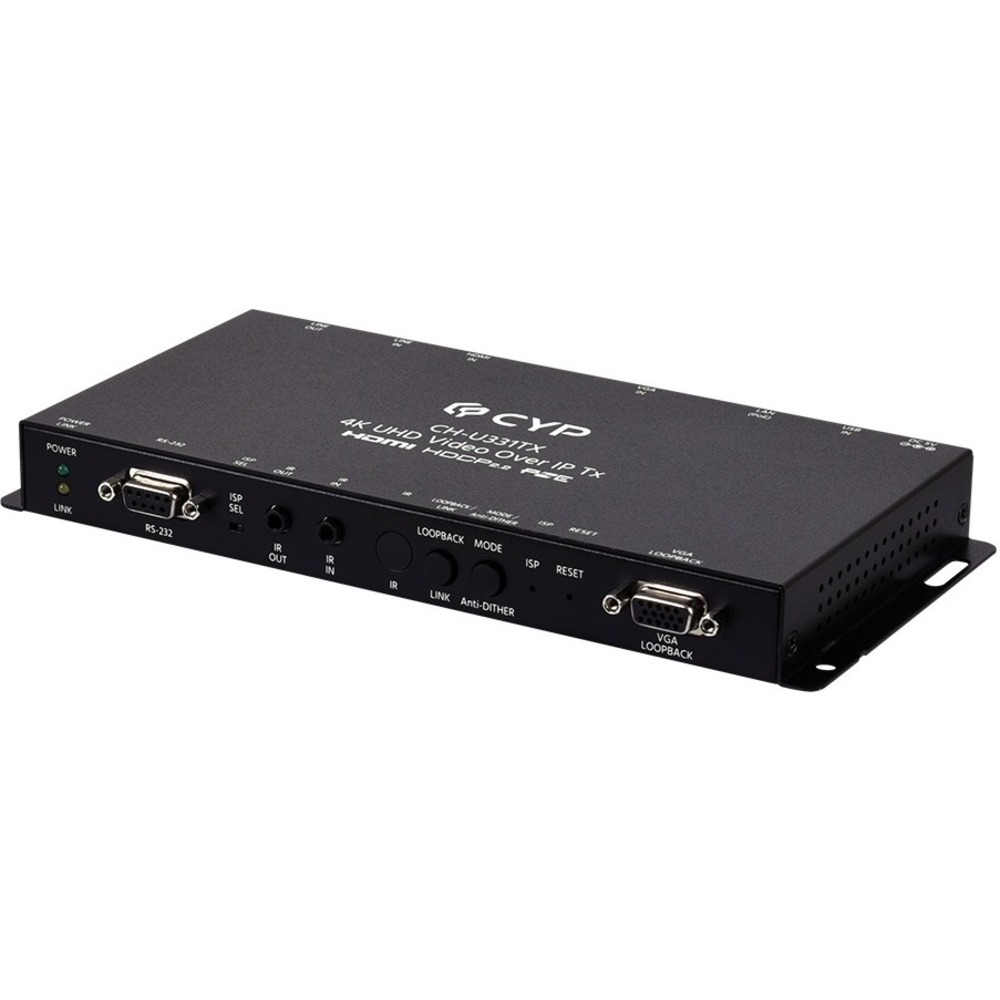

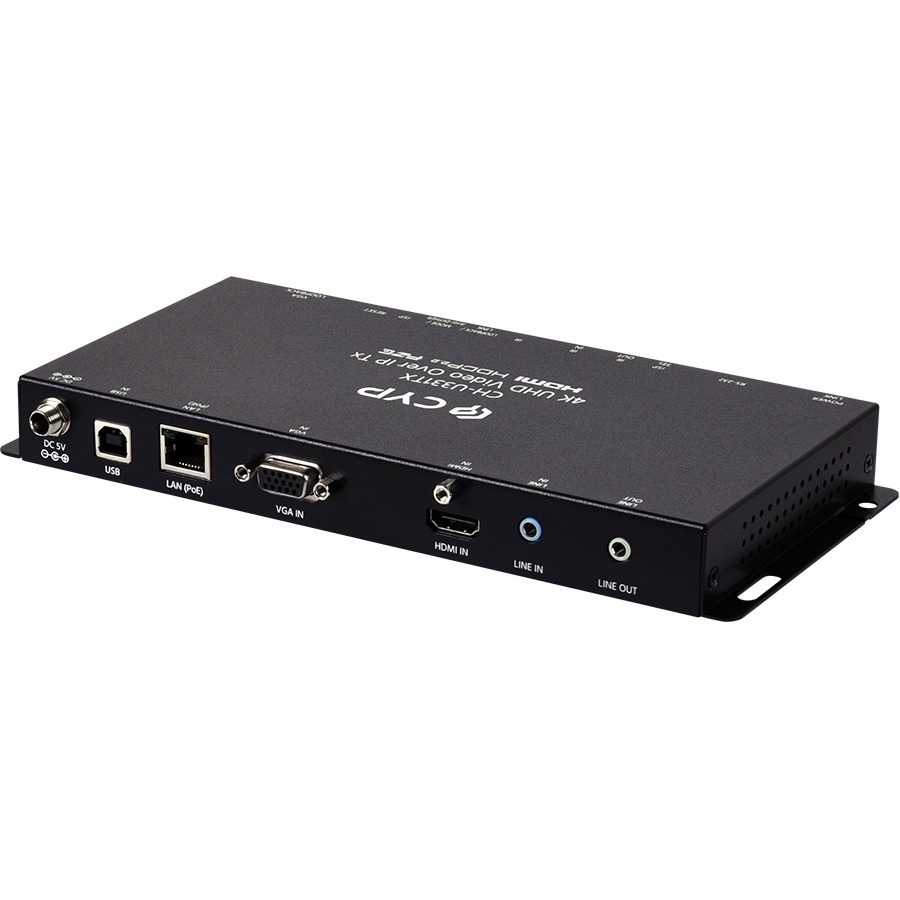

Передача по витой паре HDMI Cypress CH-U331TX

CH-U331TX – передатчик сигналов HDMI 2.0 разрешением до 4K/60 (4:2:0), VGA (D-Sub-15 с проходным выходом) разрешением до 1920х1200, двунаправленных сигналов аудиостерео (2х miniJack 3,5 мм), двунаправленных сигналов управления ИК (2х miniJack 3,5 мм), сигналов USB и RS-232 (D-Sub-9) по сети Ethernet 1000BaseT. Устройство обеспечивает возможность поворота изображения для видеостен на 180 или 270°. Питание устройства осуществляется от блока питания или по PoE, расстояние передачи сигналов – до 100 метров. Прибор управляется по IP (Telnet или через web-интерфейс).

• Совместим с HDMI 2.0 и DVI 1.0
• Удовлетворяет требованиям HDCP 1.4 и 2.2
• 1 вход HDMI, 1 вход VGA и 1 проходной выход VGA
• Передает сигналы видео, аудио и управления по сети на основе стека протоколов TCP/IP в режиме Unicast (один-одному) или Multicast (один-многим)
• Режим видеостены с возможностью поворота изображения на 180 и 270°
• Входные разрешения HDMI до 4K, 60 Гц (YUV 4:2:0, 8 бит) или 4K, 30 Гц (YUV 4:4:4, 8 бит)¹
• Входные и выходные разрешения VGA до WUXGA (RB)
• Поддерживает передачу вложенного в HDMI цифрового аудио LPCM 2.0/5.1/7.1 и Bitstream²
• Сигнал с линейного аналогового аудиовхода передатчика подается на линейный аналоговый выход и эмбеддируется в выходной сигнал HDMI для каждого подключенного приемника
• Сигнал с микрофонного входа приемника передается на линейный аналоговый выход передатчика
• Получает питание PoE (802.3af) при подключении к совместимому гигабитному Ethernet-коммутатору или от внешнего блока питания
• Поддерживает удлинение сигналов USB от клавиатуры, мыши и внешних накопителей; изохронный режим передачи данных, необходимый для работы веб-камер и внешних HDD, не поддерживается
• Сквозная передача сигналов ИК и RS-232
• Управление через веб-интерфейс, Telnet и кнопками с лицевой панели
• Совместимый приемник: CH-U331RX

Примечания:
¹ Входные сигналы 4K, 50/60 Гц (YUV 4:2:0) автоматически конвертируются в 4K, 25/30 Гц (RGB) на выходе
² Оптический выход приемника выводит сигналы от источников исключительно в форматах LPCM 2.0 и Bitstream

Сфера применения

• Удлинение сигналов HDMI, VGA, USB, аудио, ИК и RS-232
• Широковещание через единственный кабель CAT5e/6
• Показ мультимедийного содержимого на большом числе дисплеев посредством multicast-трансляции
• Передача сигналов управления и видео на большие расстояния путем каскадирования приборов
• Распределенные матричные видеосистемы и видеостены
• Удлинение сигналов KVM для удаленного управления
