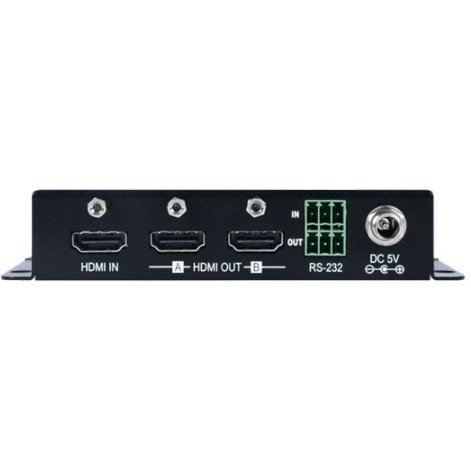

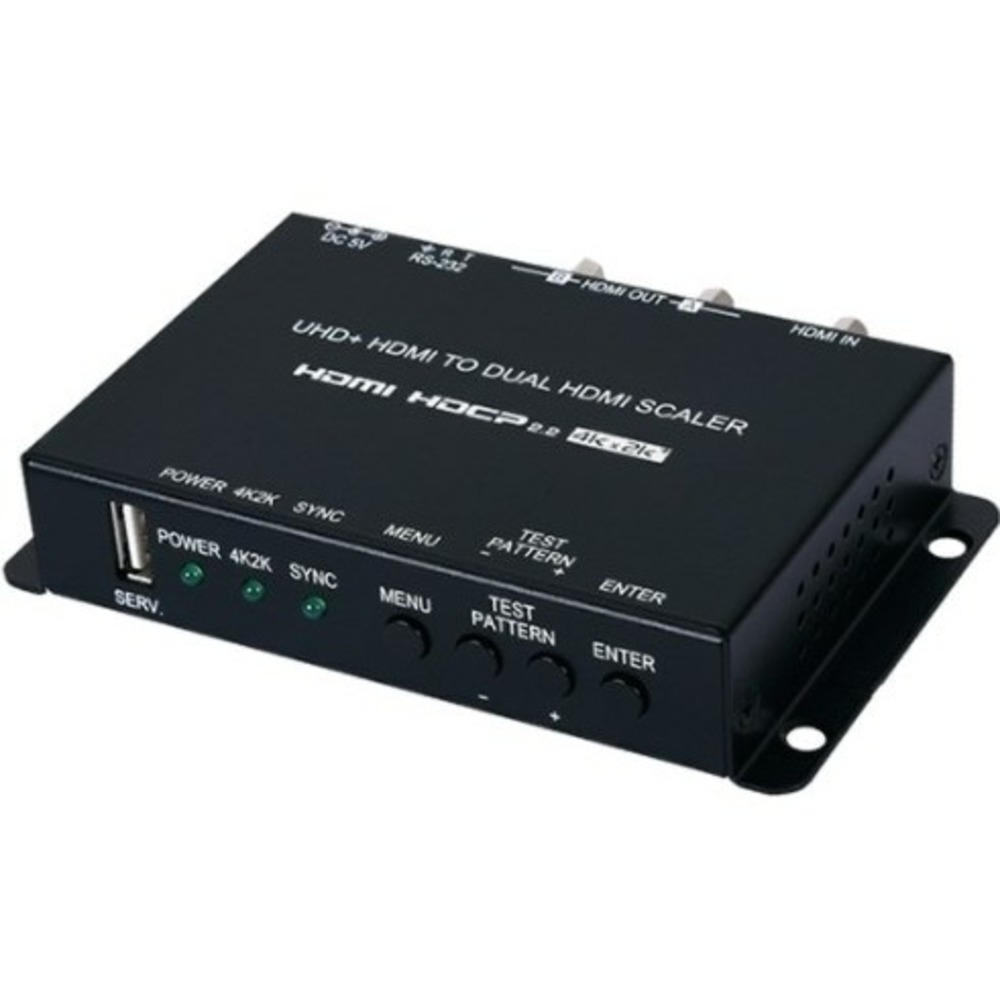

сдвоенный масштабатор сигнала HDMI Cypress CPLUS-V2PEL

• Вход и выходы HDMI с пропускной способностью 18 Гбит/с (600 МГц) поддерживают 4K UHD с HDR
• Совместимость DVI 1.0 при использовании переходника HDMI — DVI (поставляется отдельно)
• Совместимость с HDCP 1.х и 2.2
• Конвертация HDCP 2.2 в HDCP 1.4
• Режимы работы выходов:В режиме сквозной передачи поддерживает разрешения от 640×480i, 60 Гц до 4096×2160p, 24/25/30/50/60 Гц
  • сквозная передача HDMI-сигнала без преобразования на обоих выходах
  • понижающее масштабирование 4K в сигнал 1080p на выходе А + повышающее масштабирование 1080p до 4K на выходе B
• Входные разрешения масштабируемого сигнала — от 3840×2160p или 4096×2160p с частотой от 24 до 60 Гц или 1080p от 24 до 60 Гц
• Выходные разрешения масштабируемого сигнала — 3840×2160p от 24 до 60 Гц или 1080p от 24 до 60 Гц
• Поддержка сигналов 4K HDR при 24/30 Гц (YUV 4:4:4) и 50/60 Гц (YUV 4:2:0) с глубиной цвета до 12 бит
• Поддержка Deep Color с глубиной цвета до 16 бит при разрешениях до 1080p60
• Сквозная передача вложенного аудио множества форматов, в том числе LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
• Конвертация цветовой субдискретизации для сигналов 4K, 50/60 Гц (4:4:4) с глубиной цвета 8 бит и глубины кодирования цвета 4K с любой кадровой частотой 10, 12, 16 бит
• Настройка EDID и HDCP
• Базовая автоматизация с использованием команд RS-232 и CEC
• Генерация тестового сигнала для проверки работоспособности подключенных дисплеев «в полевых» условиях

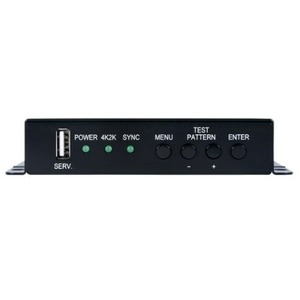

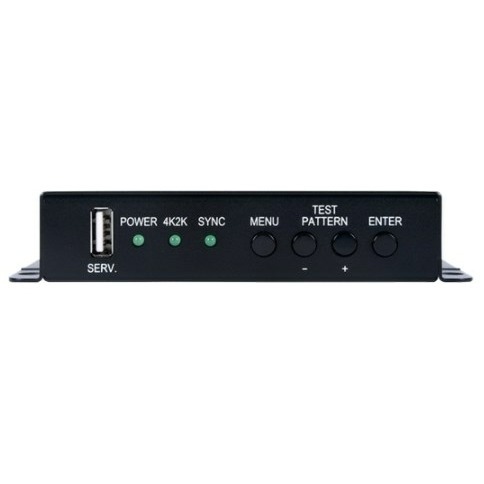

• Управление с использованием экранного меню и кнопок на передней панели, через интерфейс RS-232

Сфера применения

• Распределение HDMI-сигнала
• Тестирование устройств на месте эксплуатации
• Испытание оборудования в процессе разработки и производства
