Сплиттер для DMX Stage4 Split Toggle Back RE

DMX-сплиттеры — это незаменимые устройства, предназначенные для разделения и распределения DMX-сигнала на несколько отдельных линий. Благодаря им можно управлять множеством светового оборудования без потери качества сигнала. Если не использовать сплиттеры, приборы приходится подключать последовательно, что приводит к удлинению линии и, как следствие, к потере или ухудшению сигнала. Основное преимущество сплиттеров заключается в обеспечении стабильной и надежной передачи данных. Они также изолируют отдельные участки DMX-сети, предотвращая возможные сбои в работе всей системы и повреждения устройств.

Принцип работы сети DMX512 с использованием DMX-сплиттеров выглядит следующим образом: DMX-контроллер или консоль управления генерирует DMX-сигнал, который DMX-сплиттер принимает и разделяет на несколько независимых выходов. Каждый выход передает идентичный DMX-сигнал, но уже по отдельной линии. Общая длина DMX-кабеля сокращается, что минимизирует потери сигнала и обеспечивает стабильную работу всей системы. Количество таких линий зависит от количества DMX-выходов конкретной модели сплиттера. Каждая из этих линий подключается к своей группе последовательно соединенных световых приборов. Это позволяет управлять множеством устройств одновременно, не перегружая одну линию. Каждая отдельная линия изолирована друг от друга, и если на одной из них возникнет проблема, то изолированная группа приборов не повлияет на работоспособность всех устройств в сети DMX. Это делает сплиттеры незаменимыми на любой площадке — от небольшого кафе до крупного концертного зала.

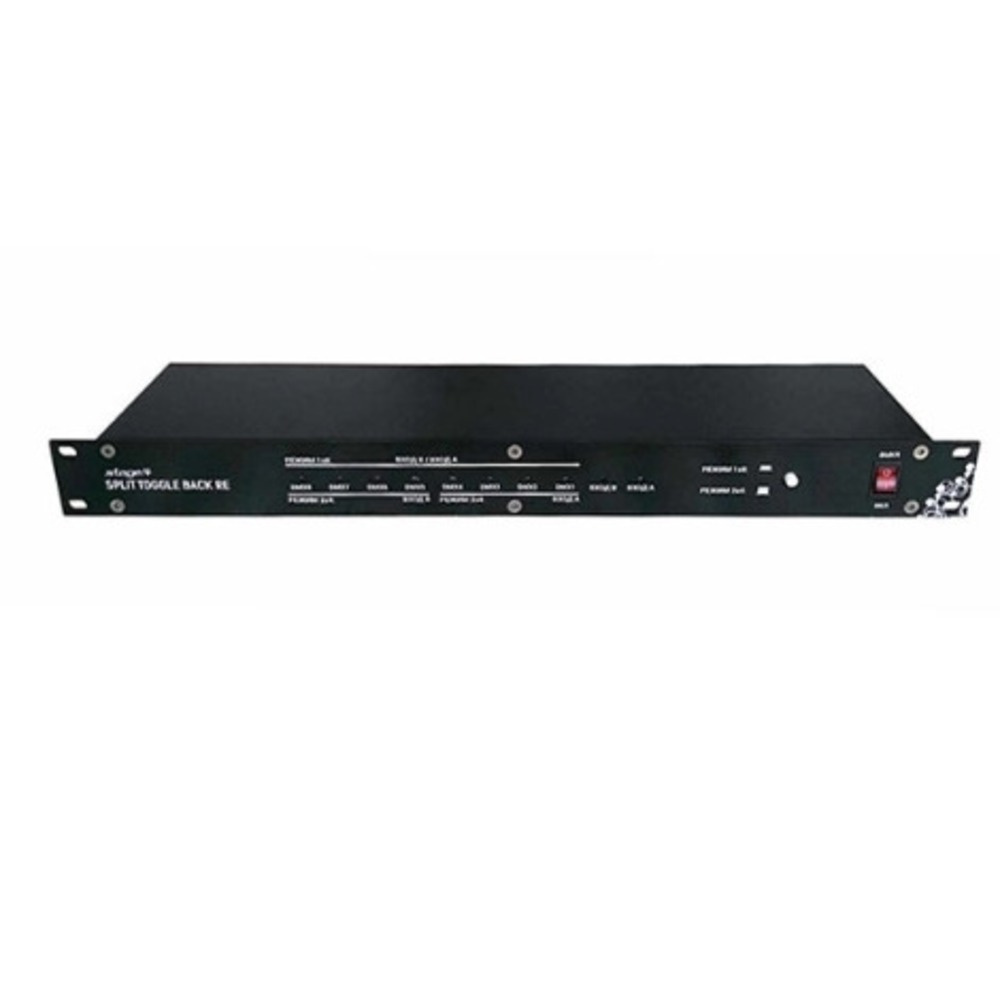

Split Toggle Back RE — это рэковый сплиттер (19”, 1U) с возможностью выбора одного из двух режимов: либо используется один входной поток и восемь выходов, либо два входных потока и 4 выхода на каждый входящий поток. Все выходы, расположенные с тыльной стороны устройства, с изоляцией портов, которая обеспечивает электрическую изоляцию между входными и выходными портами устройства с помощью компонентов, предотвращающих передачу электрических помех, наводок или коротких замыканий между устройствами, подключенными к сплиттеру, что повышает надежность и стабильность работы всей DMX-сети. Рассчитан сплиттер максимально на 2 DMX потока (2 юниверса, 2х512). Сплиттер поддерживает протокол RDM — расширение стандартного протокола DMX512, которое добавляет возможность двусторонней связи между консолями управления и световыми устройствами. Это позволяет удаленно настраивать параметры устройств, такие как DMX-адрес, режимы каналов и другие доступные RDM-параметры, без необходимости физического доступа к устройству. Сплиттер Split Toggle Back RE предназначен для установки в рэковые стойки со стандартной шириной 19 дюймов. Питание осуществляется через кабель PowerCon, сквозное выходное питание PowerCon Out не предусмотрено.
