ЦАП и усилитель для наушников xDuoo TA-30

xDuoo TA-30 - это ЦАП c мощным ламповым усилителем для наушников, способный выдать до 3000 мВт при нагрузке 32 Ом.

Секция цифрового-аналогового преобразования доверена чипу ES9038Q2M, благодаря чему TA-30 поддерживает аудио-поток с частотой дискретизации до 768 кГц /32 бит PCM и DSD512.

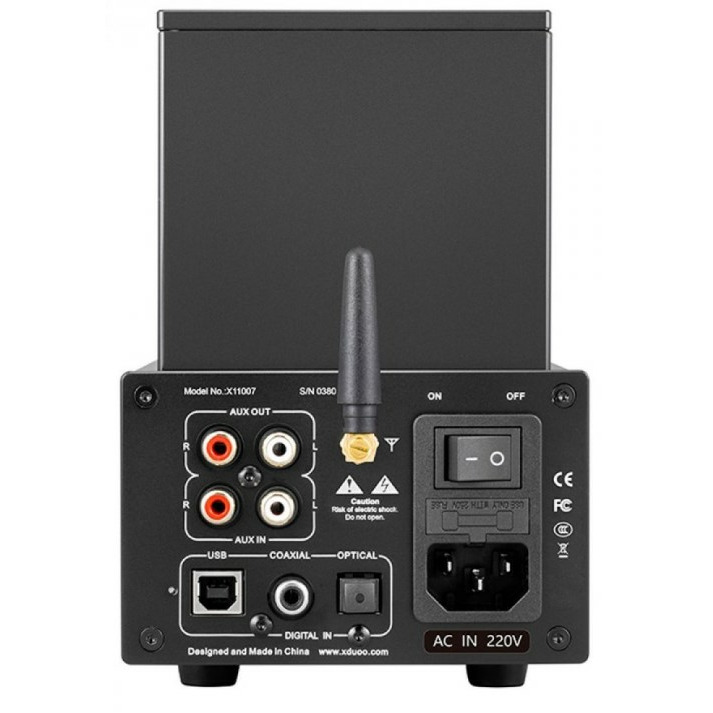

Устройство предлагает широкий набор интерфейсов, позволяющий интегрировать его во множество аудиосистем. Здесь есть коаксиальный, оптический, USB-B и Bluetooth 5.0 входы.

SPDIF входы объединены с ресивером AKM AK4118, поддерживающим частоты дискретизации PCM до 192 кГц/24 бит и DSD64 (DoP). Вход USB использует высокопроизводительный интерфейс XMOS XU208, который может работать с файлами PCM до 32 бит 768 кГц, до DSD512 и DXD до 32 бит 384 кГц. Встроенный Bluetooth-чип Qualcomm CSR8675 поддерживает ревизию 5.0 и  Hi-Res кодеки aptX, aptX HD, aptX LL и LDAC.

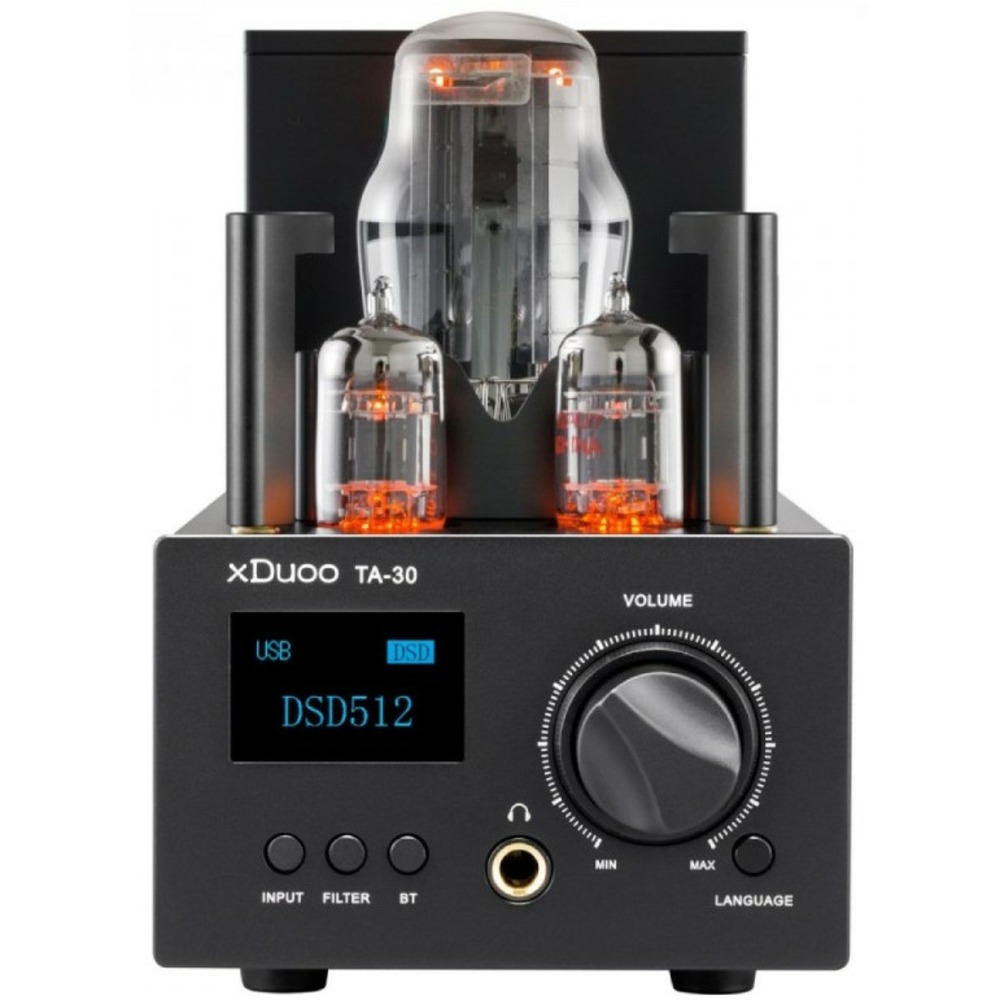

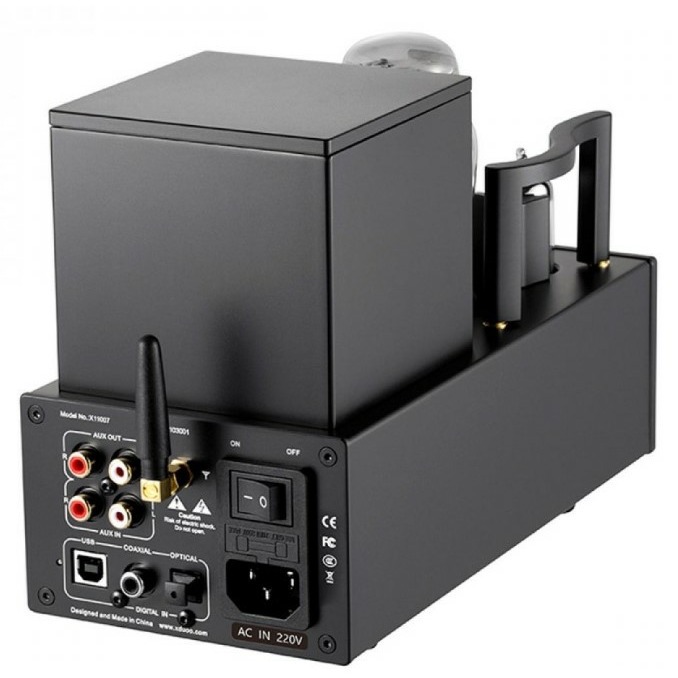

В TA-30 реализован 6.35 мм выход для наушников дна передней панели и два стерео RCA-выхода предусилителя на задней.

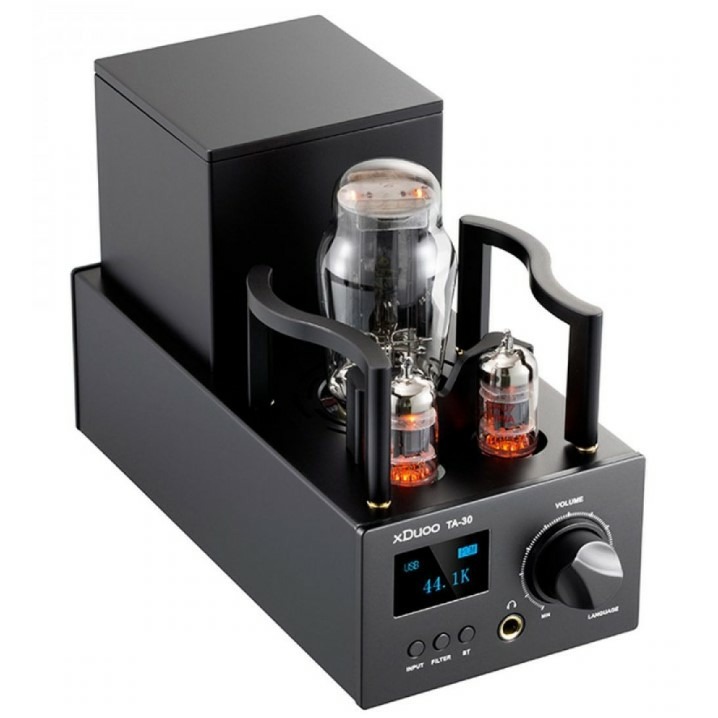

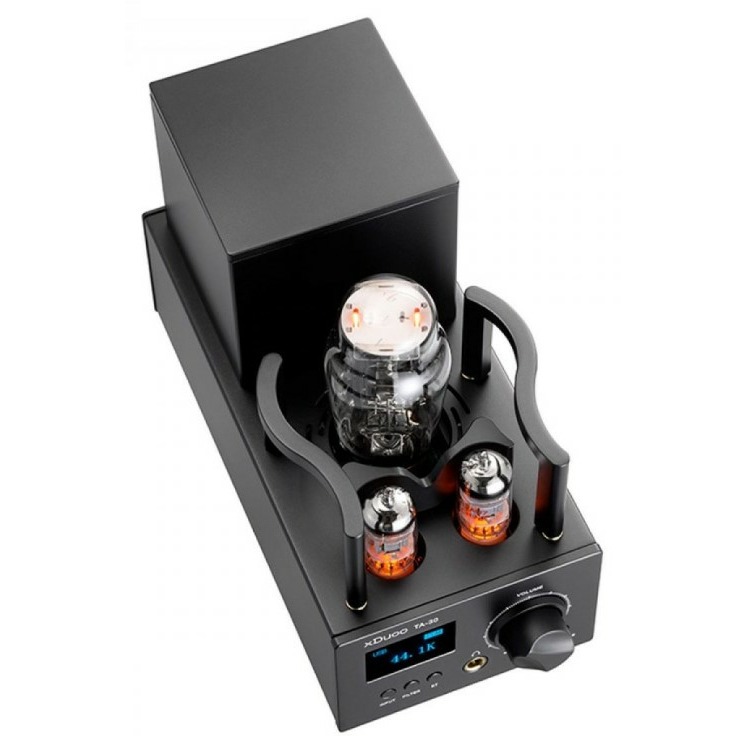

Усилительный тракт xDuoo TA-30 состоит из трёх ламп. Одна из них, 5Z3P, служит выпрямителем высокого напряжения, а две другие, ECC82, позволяют обрабатывать и усиливать аудио-сигнал.

В TA-30 используются два тактовых генератора с низким фазовым шумом, что обеспечивает высокоточное цифро-аналоговое преобразование при любой частоте дискретизации.

Микросхема CPLD напрямую связана с клоками, она участвует в обработке данных и обеспечивает эффективную синхронизацию клоков, чтобы максимально уменьшить джиттер.

Соединение обеспечивается специальными полиэфирно-металлическими пленочными конденсаторами. Для прозрачного и мягкого восстановления сигнала используются конденсаторы ELNA SILMIC (II), а японские Nichicon FW (M) применяются для фильтрации.
