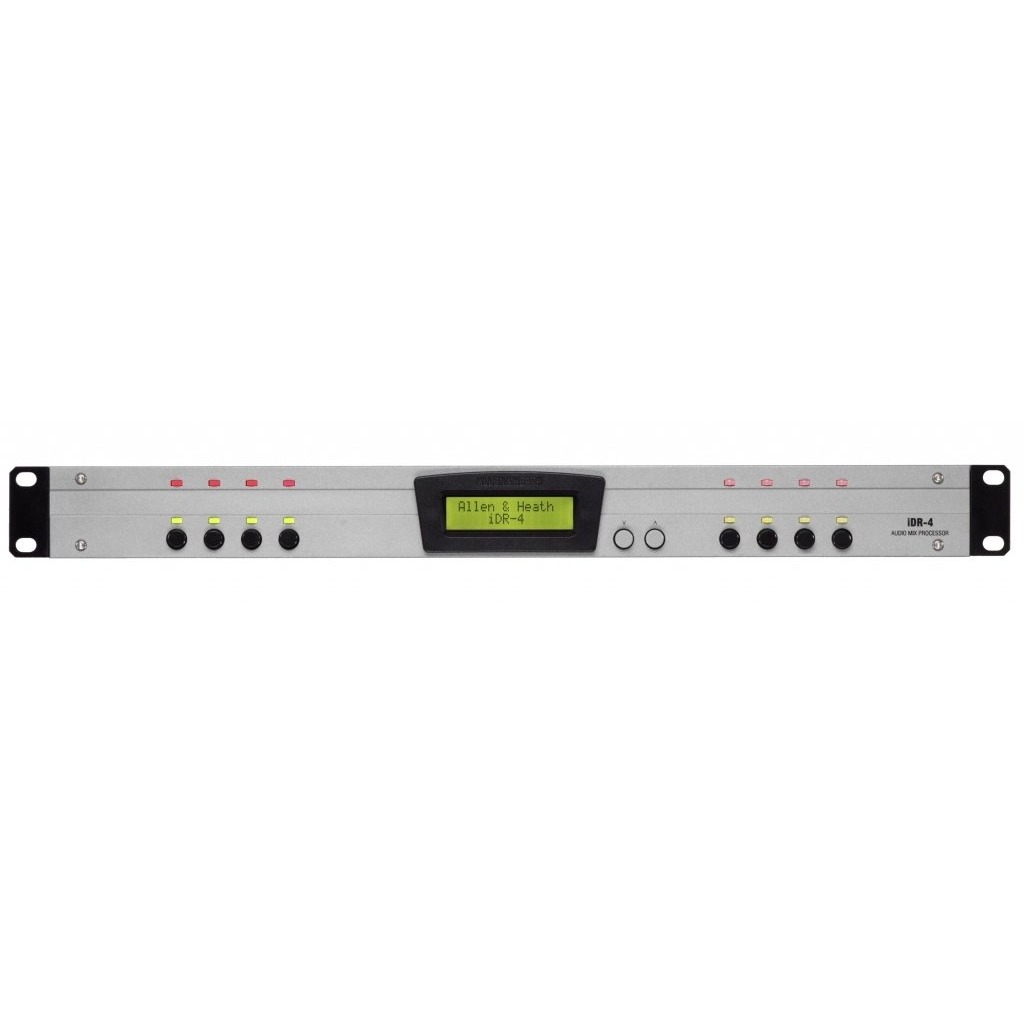

Цифровой микшер Allen & Heath IDR4

Система iDR Allen Heath - это гибкая система компонентов оборудования, управления и обработки сигнала, отлично настраиваемая для многих инсталляций, живого звука и всевозможных проектов.

1U или настольный iDR-4 является главным устройством в системе iDR, имеющий всю DSP (цифровая обработка сигнала) на 16-ти входных и 16-ти выходных каналах. iDR-4 всего имеет 6 балансных аудио входов, включая 2 аналоговых XLR микроф./линейных входа и 4 линейных входа TRS jack. Также имеет 6 балансных аудио выходов, включая 4 аналоговых XLR и линейных выхода 2 TRS jack. Можно добавить дополнительно 8 входов и/или 8 выходов, образующих в совокупности наибольшую матрицу 14x14 (с помощью подключения модулей расширения iDR-in и/или iDR-out). Сигнал можно направить на три ключевых направления: коммутационная панель входов, центральная матрица и коммутационная панель выходов. Несмотря на что iDR не работает с аудиосигналами, передаваемыми по сети, модули расширения модули расширения могут располагаться до 250м от основного модуля, обеспечивая удаленные аналоговые ауди входыи выходы, соединенные с помощью CAT5-кабелей. Вы также можете создать систему распределения сигнала, объединив несколько устройств iDR-4 и iDR-8. Модули соединяются 8-канальной шиной, которая подключается к цифровым портам расширения. Максимальное количество входов/выходов матрицы составляет 16x16, включая шину межмодульного соединения. В итоге, несколько модулей iDR можно объединить в одну систему. Но в систему можно включить лишь по одному модулю расширения iDRin и iDR-out.

Система аудио мониторинга, работающая в стерео режиме, может быть сконфигурирована с использованием линейных TRS-разъемов входа и выхода 5 и 6. при этом мониторный сигнал имеет возможность сквозного прохода через модули iDR, объединенных в цепь. Сама по себе, iDR-4 может обеспечить 4-входную 4-выходную систему (4х4) со сквозным проходом, систему 6х4 с мониторным выходом или систему 6х6 без монитора. Встроенный генератор тестового сигнала может быть направлен на входные каналы для проверки и настройки.

Существует много вариантов настройки управления. Вы можете назначить 8 клавиш на передней панели и 16 3-х цветных светоиндикаторов, использовать порт DR-Link для подключения до 3-х модулей iDR-switch, чтобы получить до 72-х дополнительных переключателей и 48-ми лонических выходов с открытым коллектором. В дополнение, Вы можете выбрать два порта из ниже перечисленных: последовательный порт Sys-Net для подключения дистанционных контроллеров "третьих" производителей, RS232 для модемного соединения и последовательный порт PL-Anet для подключения к сети настенных контроллеров Allen Heath серии PL.

iDR-4 управляется по сети. Настраивается с помощью ПО iDR System Manager через порт Ethernet, подключив нему ПК, либо по сетевому протоколу TCP/IP. Компьютерное управление можно защитить паролем в целях безопасности. Как только модуль настроен, он может работать самостоятельно, используя встроенное ПО с сохранёнными установками. Модулями iDR также можно управлять с сетевых ПК с запущенным ПО PL Client , настроенных в качестве виртуальных настенных модулей с помощью ПО PL Designer. Порт модема RS232 позволяет пользователю удаленно контролировать работу модулей. Операционных код можно обновить с помощью RS232, либо через сеть.

Система iDR имеет фантастическую гибкость. Все установки системы хранятся в патчах. Можно запрограммировать до 99 патчей. Можно задать, как параметры будут влиять друг на друга. Чтобы добиться максимального результата, очень Важно подготовить и спланировать инсталляцию, прежде чем приступить к работе. Вы можете попробовать подготовить и сохранить различные конфигурации в режиме offline перед подключением. Вы можете симулировать работу виртуальных панелей и контроллеров так, как будут они действительно работают. Также можно задать имя модуля, схему синхронизации и IP-адрес и проверить информацию о состоянии и наличии аудиосигнала, используя меню на передней панели, доступ к которому находится за лицевой панелью.
